Thông tin chi tiết sản phẩm:
|
| Mẫu số: | FVM-170KVA | Phạm vi sản xuất: | Dòng sản phẩm |
|---|---|---|---|
| Chứng nhận: | ISO, CE, ABS | Dịch vụ sau bán hàng: | Bảo hành 1 năm |
| Gói vận chuyển: | hộp gỗ | Nhãn hiệu: | TRINTFAR |

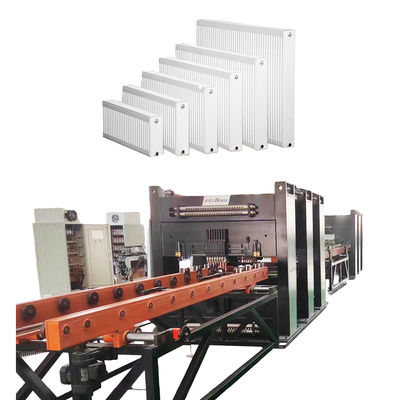

Máy nạp giàn panelNạp thủ công vật liệu xếp chồng lên xe nền tảng nạp bằng cần cẩu, với hai vị trí đặt vật liệu ở mỗi bên.Kẹp giàn tự động gắp vật liệu từ cả hai bên của xe tấm và đặt chúng lên dây chuyền băng tải. Cơ cấu định vị kẹp trung tâm căn chỉnh panel trên băng tải. Cơ cấu dẫn động servo di chuyển tấm đến máy hàn điểm trước để hàn điểm ở cả hai bên. |
Máy nạp và ép vòng kênh nướcVòng kênh nước sử dụng nạp bằng đĩa rung với hệ thống hai rãnh.Hai đầu ép ở mỗi bên ép các vòng kênh nước ở mặt trước và mặt sau. Truyền vật liệu sử dụng nạp bằng con lăn có động cơ. |
Máy lật và lắp rápLật nhanh chóng và chính xác.Xích chất lượng cao để truyền động; Động cơ giảm tốc 400W làm bộ truyền động. Động cơ giảm tốc bánh răng với cảm biến để định vị lật chính xác. Điều khiển tự động, không có sự can thiệp thủ công. Bao gồm thân lật, thiết bị nạp, bảng điều khiển điện, hệ điều hành và hàng rào an toàn. Thích ứng với các yêu cầu lật sản phẩm khác nhau, đảm bảo việc chuyển vật liệu an toàn, trơn tru và hiệu quả giữa các hoạt động. |
Máy hàn điểm định vị trước panelPanel tự động chảy đến vị trí dừng hàn trên giá đỡ băng tải và thợ hàn ở cả hai bên bắt đầu hàn điểm trước. Hàn điểm trước chỉ yêu cầu cho một hàng. Sử dụng 1 bộ nguồn AC DN75. |
Máy hàn đa điểm cổng panel3 máy hàn đa điểm cổng để hàn. Mỗi đơn vị có 18 bộ khớp hàn xi lanh. Nguồn điện hàn AC để hàn một hàng mối hàn cùng một lúc. Servo liên kết bước tốc độ cao cấp liệu kẹp về phía trước để cung cấp tấm kênh nước. |
Máy hàn điểm trước tấm đối lưuTấm đối lưu được nạp thủ công lên hướng dẫn dụng cụ trực tuyến. Hàn được thực hiện bằng máy hàn điểm trước 4 đầu cổng. Vật liệu được đẩy thủ công vào hàng đầu tiên của các vị trí được chỉ định trước để hàn. Thiết bị tự động dịch chuyển cho các điểm hàn còn lại. |
Máy hàn đa điểm cổng tấm đối lưuĐường dẫn đặt trước: Tấm đối lưu đi theo đường dẫn đặt trước vào hướng dẫn dụng cụ.Hàn cổng kép: 2 thợ hàn đa điểm cổng. Khớp nối khí nén: 16 bộ trên mỗi đơn vị. Nguồn điện AC: AC & một mặt để hàn hàng. Servo bước: Servo bước tốc độ cao cấp liệu kẹp cho tấm kênh nước. |
Băng tải chuyển U-shapeSử dụng giá đỡ băng tải con lăn để chuyển vật liệu theo bố cục hình chữ U.Hiệu quả không gian: Hình chữ U tiết kiệm không gian, tối ưu hóa quy trình. Dễ vận hành: Phạm vi công nhân nhỏ hơn, tiện lợi, giảm cường độ. |
Máy hàn đường nối hai đầu cạnh dàiHàn đồng thời: Hàn cả hai cạnh dài cùng một lúc.Nguồn điện: AC tần số trung bình 300KVA để hàn ổn định trong thời gian dài. |
Máy hàn đường nối hai đầu cạnh ngắn cổng 2 BộSử dụng nguồn điện hàn AC tần số trung bình để đảm bảo hàn ổn định cao trong thời gian dài. |
Máy làm sạch và cắt gọt hai mặtLàm sạch và cắt gọt các sản phẩm được hàn cạnh dài. |
Máy cắtQuá trình cắt: Thực hiện cắt trên các vật liệu yêu cầu.Vật liệu dao cắt: Lưỡi thép trắng. Phương pháp cắt: Cắt kéo. |
Máy cắt cung bốn gócTạo hình góc: Cắt các góc nhọn để tạo thành các cạnh tròn.Vật liệu dao cắt: Thép trắng. Phương pháp cắt: Đột thủy lực. |
Máy hàn tự động ba hướng hai đầuNguồn hàn: Nguồn điện tần số trung bình MD80.Luồng vật liệu: Kênh hai mặt để kết nối và lật. Phương pháp vận chuyển: Tấm xích để vận chuyển vật liệu ở ba hướng. Nạp tự động: Kẹp và định vị hàn để vận hành chính xác. |
Máy hàn tự động móc treoNguồn hàn: Nguồn điện tần số trung bình MD40.Phương pháp nạp: Xếp chồng kiểu kẹp để nạp vật liệu. Nạp: Kẹp khí nén nạp vật liệu vào vị trí hàn. |
Máy phát hiện độ kín khí áp suất tự độngÁp suất kiểm tra: 10 bar.Phương pháp kiểm tra: Kiểm tra áp suất tự động trong bể nước. |
| Chi tiết sản phẩm | Dịch vụ kỹ thuật |
| Sơ đồ bố trí trả về hình chữ U của dây chuyền sản xuất bộ tản nhiệt panel thép | Tuân thủ định hướng lấy khách hàng làm trung tâm và cung cấp cho công ty của bạn các dịch vụ trước và sau bán hàng toàn diện như lắp đặt, chạy thử, đào tạo và bảo trì. |
|
Dịch vụ trước bán hàng: Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất khác nhau và các dịch vụ tư vấn kỹ thuật cho thiết bị. |

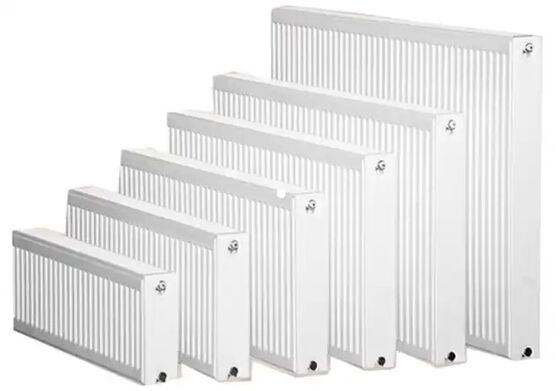

| Kết quả sản xuất | Lắp đặt và chạy thử: Theo hợp đồng, công ty chúng tôi sẽ vận chuyển an toàn thiết bị đến địa điểm lắp đặt do người dùng chỉ định trong thời gian quy định và cử kỹ sư dịch vụ kỹ thuật đến lắp đặt tại chỗ. Khi người dùng có các bộ phận dự phòng lắp đặt và chạy thử cơ bản, kỹ sư dịch vụ kỹ thuật sẽ lắp đặt và gỡ lỗi máy để người dùng sử dụng, đảm bảo rằng môi trường lắp đặt và chạy thử tại chỗ gọn gàng, sạch sẽ và ngăn nắp. |
|
Đào tạo sau bán hàng: Công ty cung cấp đào tạo kỹ thuật miễn phí (tối thiểu 5 ngày) tại địa điểm của người mua hoặc trung tâm đào tạo của người bán. Các chủ đề chính bao gồm: -Cách sử dụng phần mềm điều khiển -Quy trình bật/tắt nguồn -Cài đặt thông số bảng điều khiển và phần mềm -Vệ sinh và bảo trì máy móc cơ bản -Xử lý các lỗi phần cứng thông thường -Các biện pháp phòng ngừa vận hành Bảo trì thiết bị -Bảo hành một năm sau khi nghiệm thu cuối cùng; -Thời gian phản hồi dịch vụ khách hàng trong vòng 24 giờ; -Sửa chữa trả phí được cung cấp sau thời gian bảo hành. |
| KHÔNG | Tên | Vật liệu | Ghi chú |
| 1 | Panel | Tấm thép cán nguội | Độ dày 1.1mm |
| 2 | Tấm đối lưu | Tấm thép cán nguội | Độ dày 0.3mm |
| 3 | Loại giao diện | Giao diện ren trong 4x G 1/2 | |
| 4 | Chiều dài sản phẩm | 400-3000 mm | |
| 5 | Chiều rộng sản phẩm | 300/400/500/600/900mm |
| KHÔNG | Tên thiết bị | Mô hình | Số lượng | Đơn vị |
| 1 | Máy nạp giàn panel | HJ-0-0 | 1 | bộ |
| 2 | Máy nạp và ép vòng kênh nước | YZJ-0-0 | 1 | bộ |
| 3 | Máy lật và lắp ráp 1 | FZJ-0-0 | 1 | bộ |
| 4 | Máy hàn điểm định vị trước panel | DN75-2C | 1 | bộ |
| 5 | Máy hàn đa điểm cổng panel | 10*DN60-36C | 3 | bộ |
| 6 | Máy hàn điểm trước tấm đối lưu | 2*DN63-4C | 1 | bộ |
| 7 | Máy hàn đa điểm cổng tấm đối lưu | 4*DN63-16C | 3 | bộ |
| 8 | Băng tải chuyển U-shape | ZJG-0-0 | 1 | bộ |
| 9 | Máy hàn đường nối hai đầu cạnh dài | 2*FVM300-2C | 1 | bộ |
| 10 | Máy hàn đường nối hai đầu cạnh ngắn cổng 1 | 2*FVM300-2C | 1 | bộ |
| 11 | Máy hàn đường nối hai đầu cạnh ngắn cổng 2 | 2*FVM300-2C | 1 | bộ |
| 12 | Máy làm sạch và cắt gọt hai mặt | XBJ-0-0 | 1 | bộ |
| 13 | Máy cắt | JCJ-0-0 | 1 | bộ |
| 14 | Máy cắt cung bốn góc | QJJ-0-0 | 1 | bộ |
| 15 | Máy lật và lắp ráp 2 | FZJ-0-0 | 1 | bộ |
| 16 | Máy hàn tự động ba hướng hai đầu | 2*MD80-2C | 1 | bộ |
| 17 | Máy hàn tự động móc treo | 2*MD40-4C | 1 | bộ |
| 18 | Máy phát hiện độ kín khí áp suất tự động | JCJ-0-0 | 1 | bộ |
| 19 | Băng tải xả | SSJ-0-0 | 1 | bộ |
| Dự án | Thông số |
| Phân phối tổng công suất | 1600KVA (Tổng công suất thực tế sử dụng khoảng 1000KVA) |
| Áp suất nguồn khí | 0.6MPa |
| Áp suất nguồn nước | 0.15MPa~0.30MPa |
| Yêu cầu nguồn khí nén | 1000L/phút |
| Tổng lưu lượng nước | 1200L/phút |
| Chiều dài*chiều rộng chiếm dụng thiết bị xấp xỉ. | 60m*10m |
