Thông tin chi tiết sản phẩm:
|
| Dây chuyền sản xuất tự động: | Toàn diện | Sản xuất linh hoạt: | Sản xuất thông minh |
|---|---|---|---|
| Tự động hóa: | Tự động hóa | Bảo hành: | bảo hành 1 năm |
| Specification: | other | Nguồn gốc: | Trung Quốc |
| Phạm vi sản xuất: | Dòng sản phẩm | Chứng nhận: | ISO, CE, ABS |
Dòng công việc

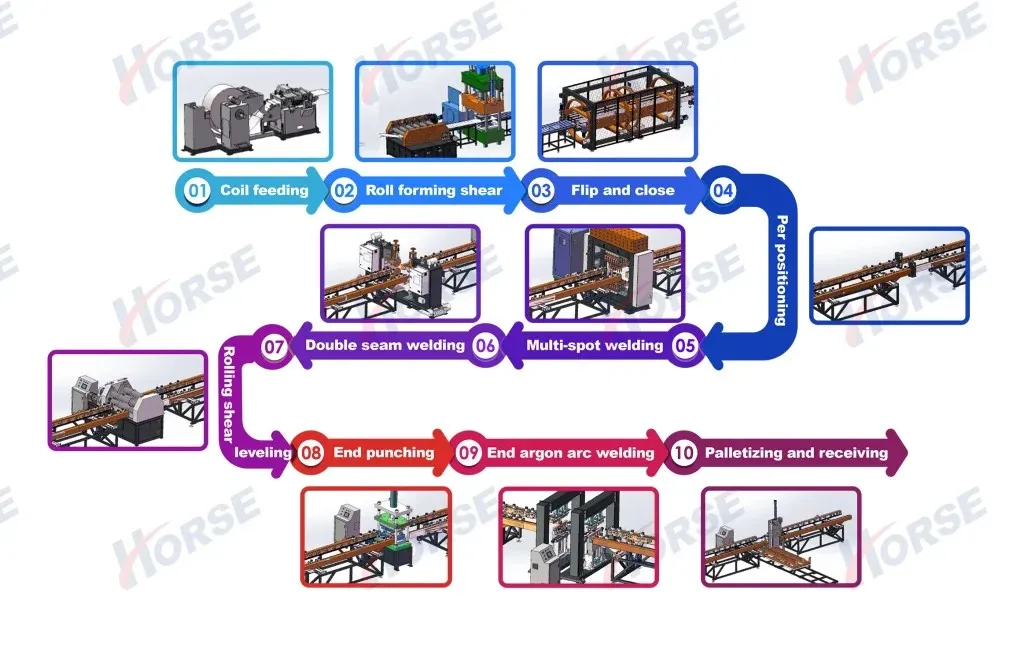

Luồng công việc:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine
Thiết bị chính
 |

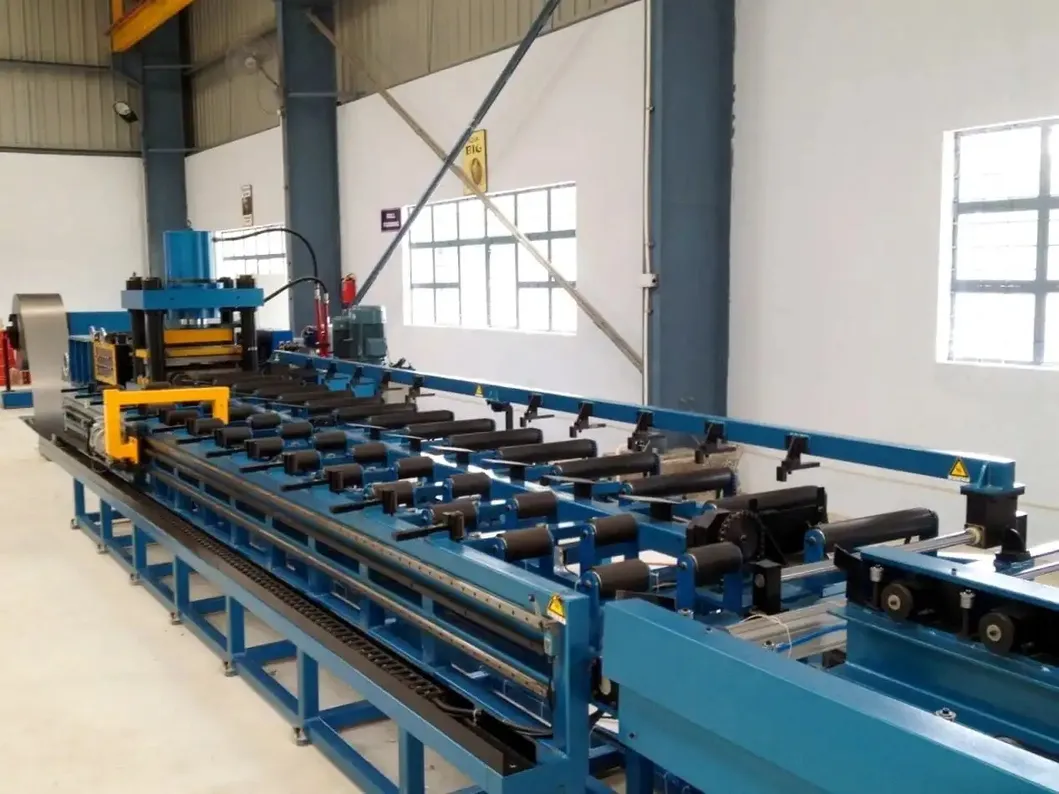

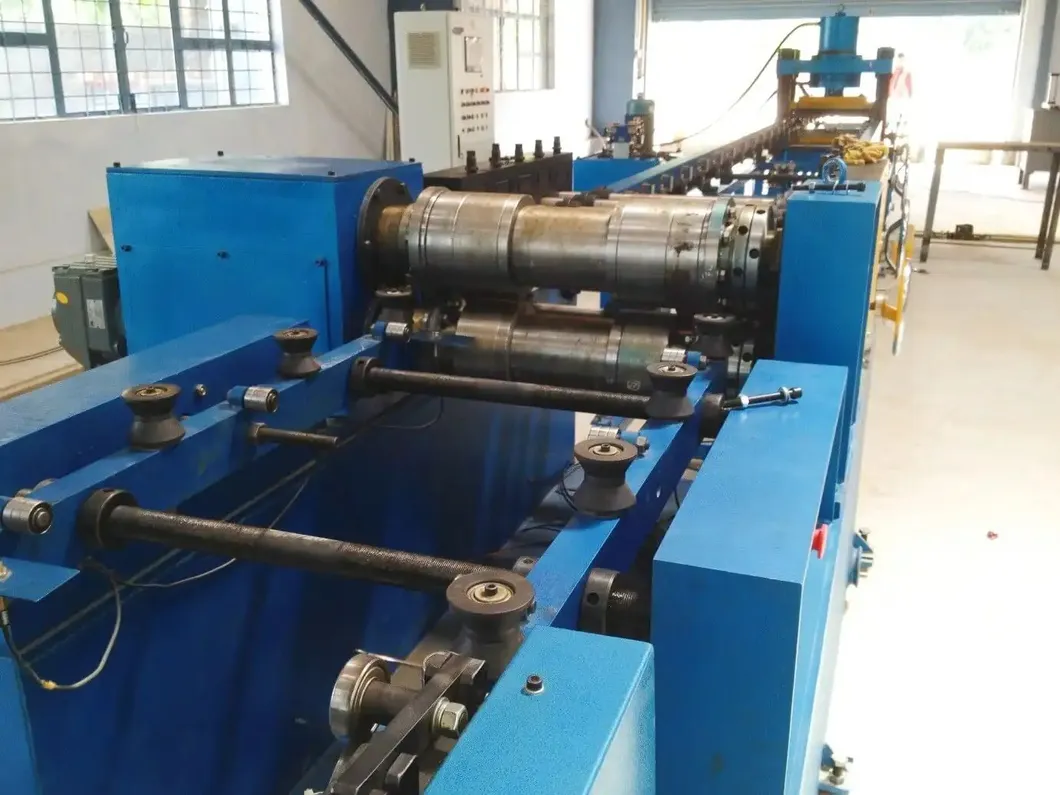

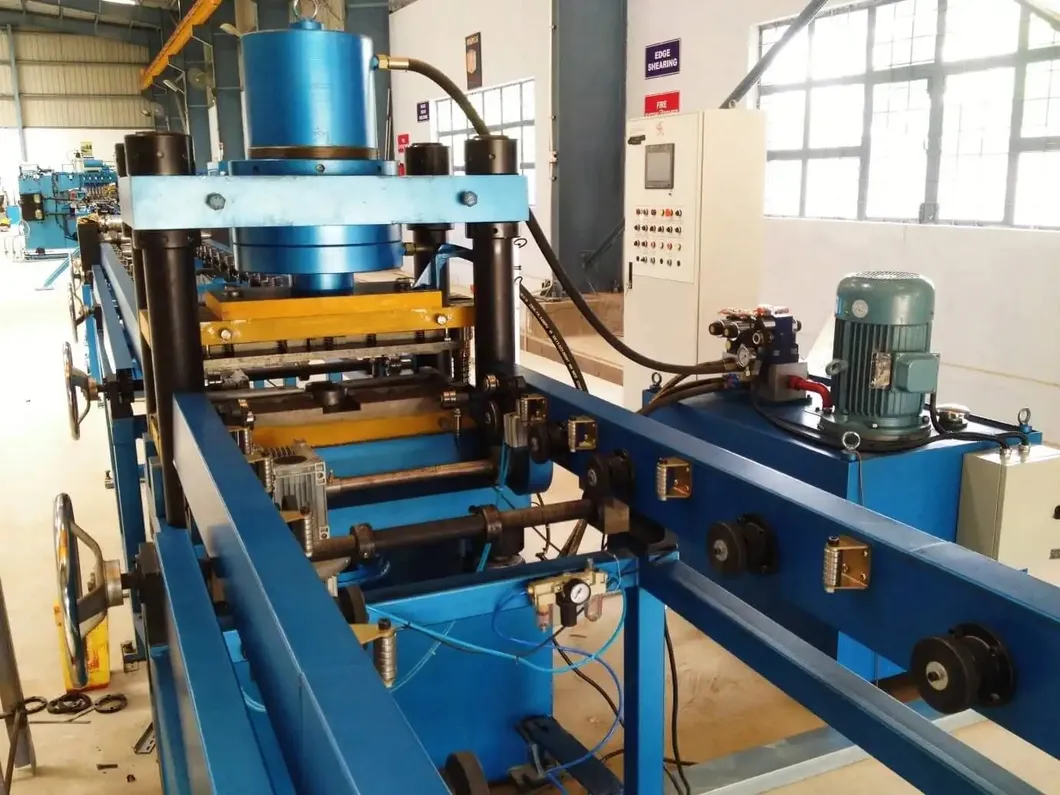

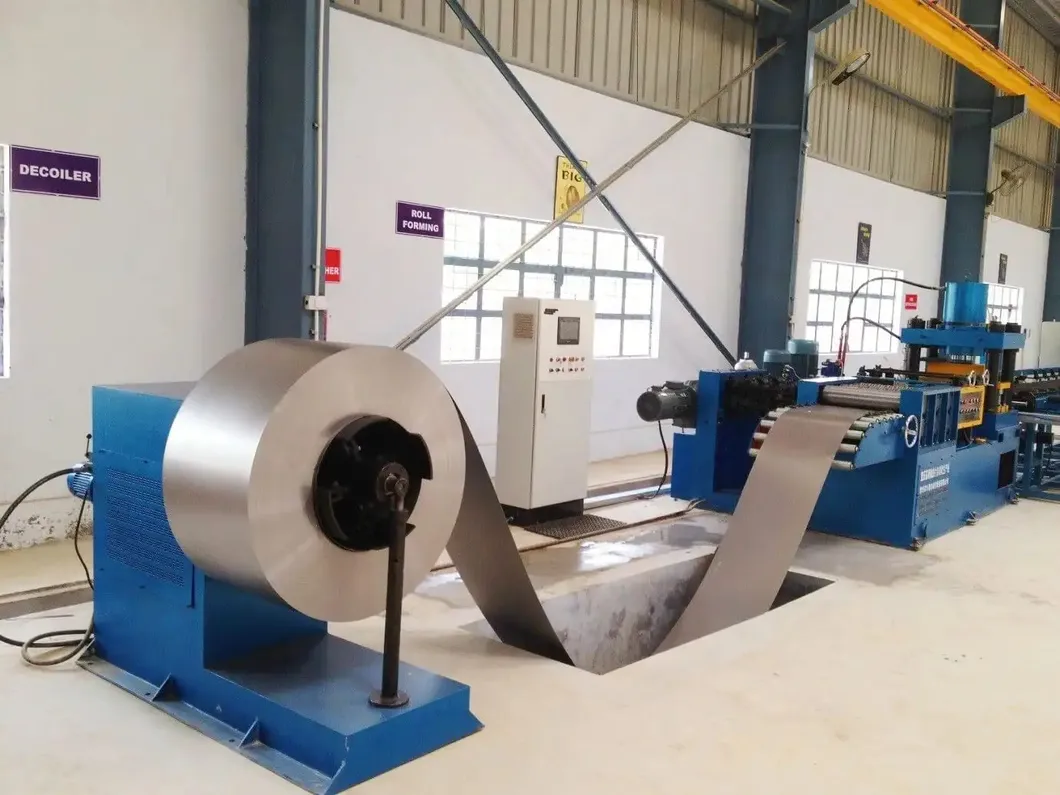

Trạm hình thành cán Tốc độ lăn: 6-14 m/min Áp suất điều chỉnh Đấm cuối: máy ép thủy lực 315 tấn Bộ mã hóa xoay & ổ servo cho độ chính xác chiều dài / kích thước của vây Cơ chế cân bằng đảm bảo tính phẳng của một mảnh Vật liệu không cuộn được đặt trên kệ tải 5 tấn thông qua xe tải tải và cuộn thành tấm Chỗ đệm tùy chọn theo yêu cầu của khách hàng |

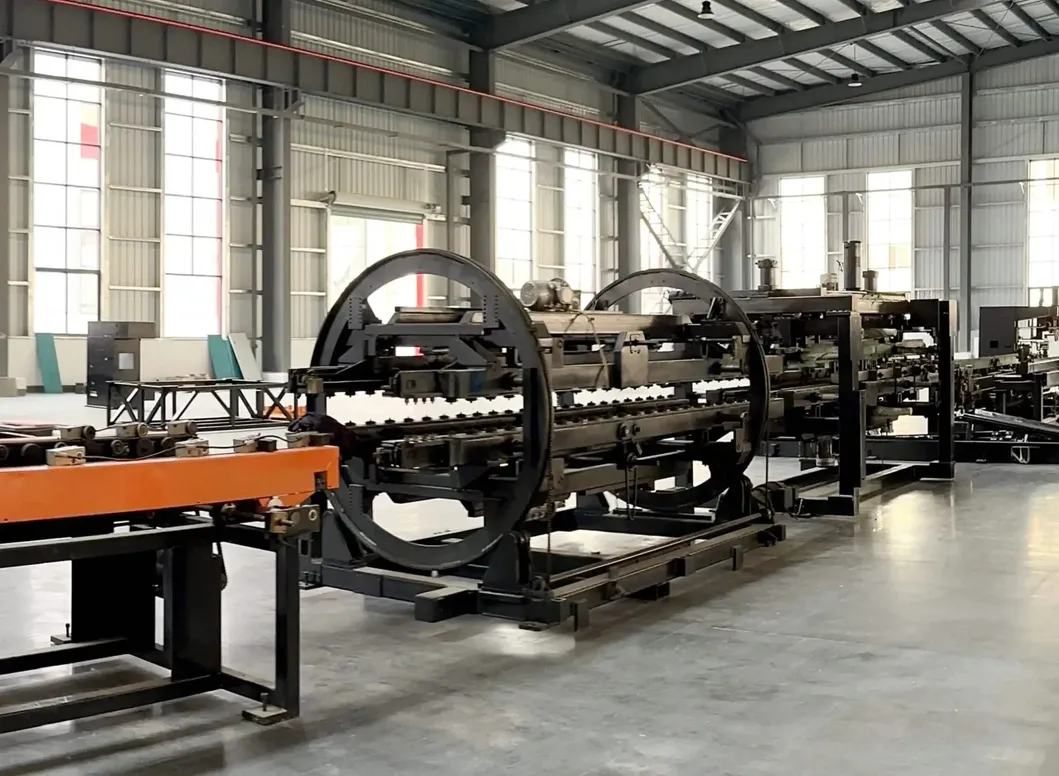

| Trạm lật và kết nối Tốc độ vận chuyển: 5-15 m/min 180° xoay vây máy lạnh Thiết bị lật: kệ quay, kệ lật, hệ thống truyền, thiết bị lật, thiết bị đẩy, v.v. Bảng đầu tiên đạt đến vị trí được đặt trước → lật sang kệ vận chuyển đối diện Bảng thứ hai đạt đến vị trí đặt trước → thiết bị đẩy di chuyển nó lên tấm đầu tiên, hoàn thành kết nối |
 |
 |
Trạm hàn trước điểm hai đầu Hai bộ thiết bị áp suất hàn tại chỗ Năng lượng: 60 KVA Sau khi lật và lắp ráp, máy hàn trước điểm sắp xếp và cố định các mảnh làm việc để hàn nhiều điểm |

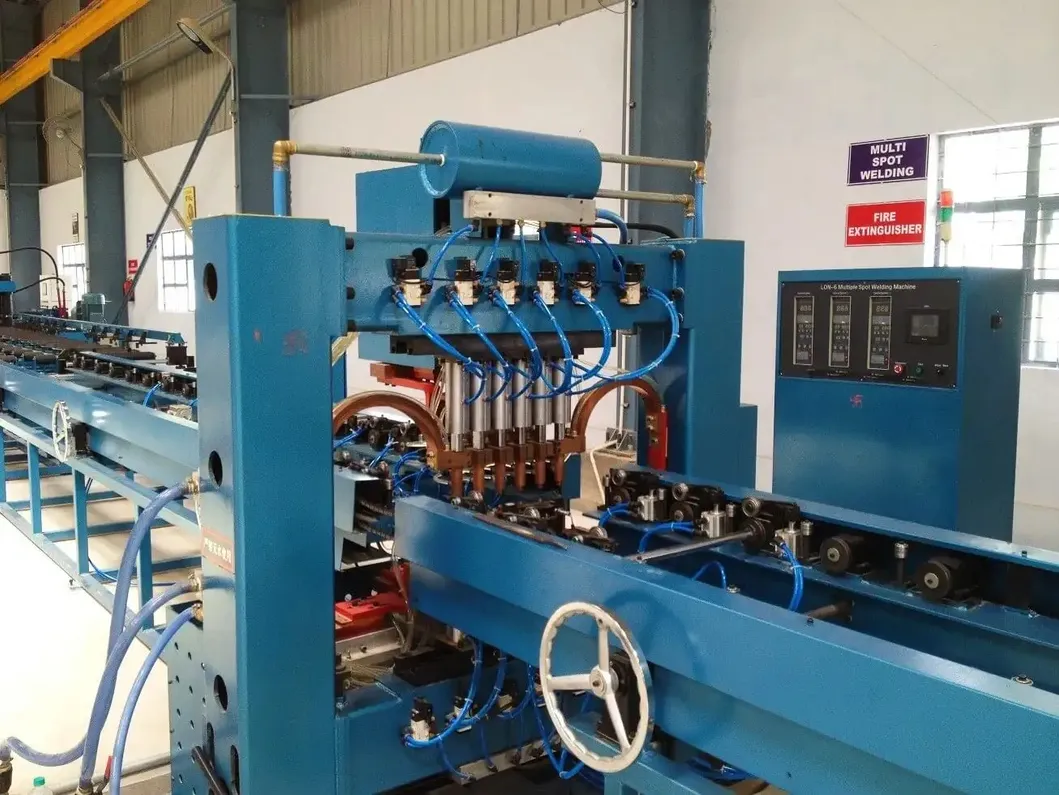

| Trạm hàn nhiều điểm gantry 12 bộ thiết bị áp suất hàn tại chỗ Đầu hàn hai đầu, 6 điểm / hàng Nguồn cung cấp điện AC: 12 bộ Năng lượng: 12 * 50 KVA hàn hai hàng để cải thiện hiệu quả |
 |
 |

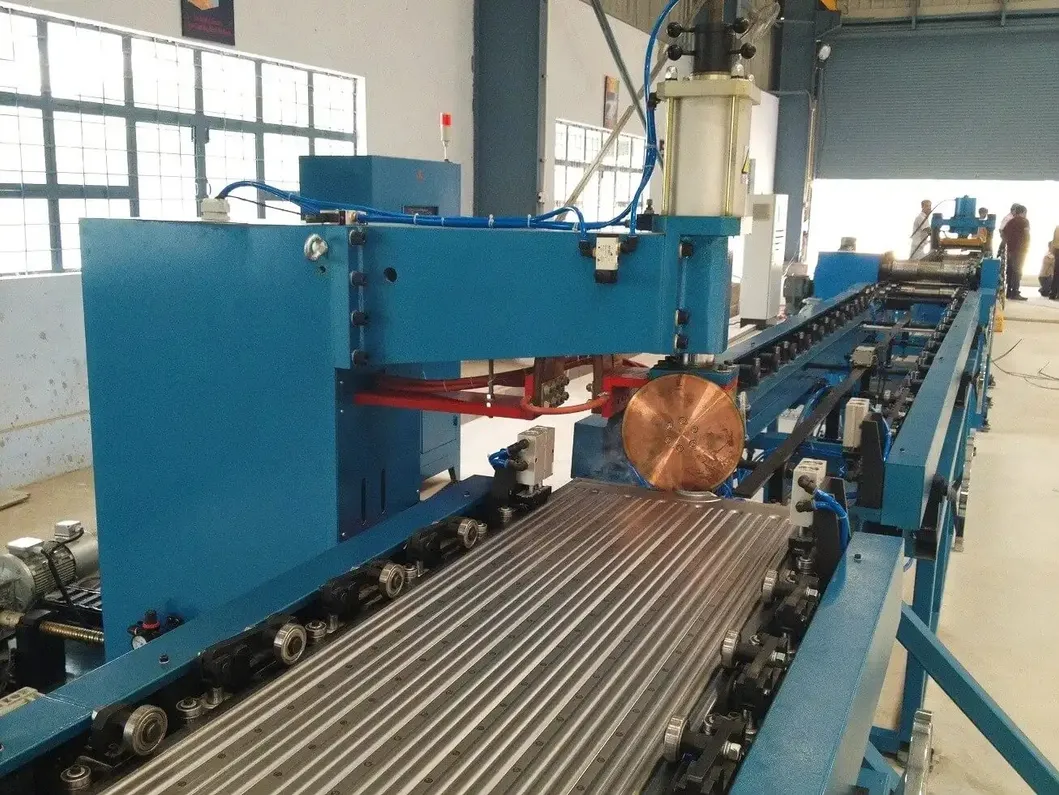

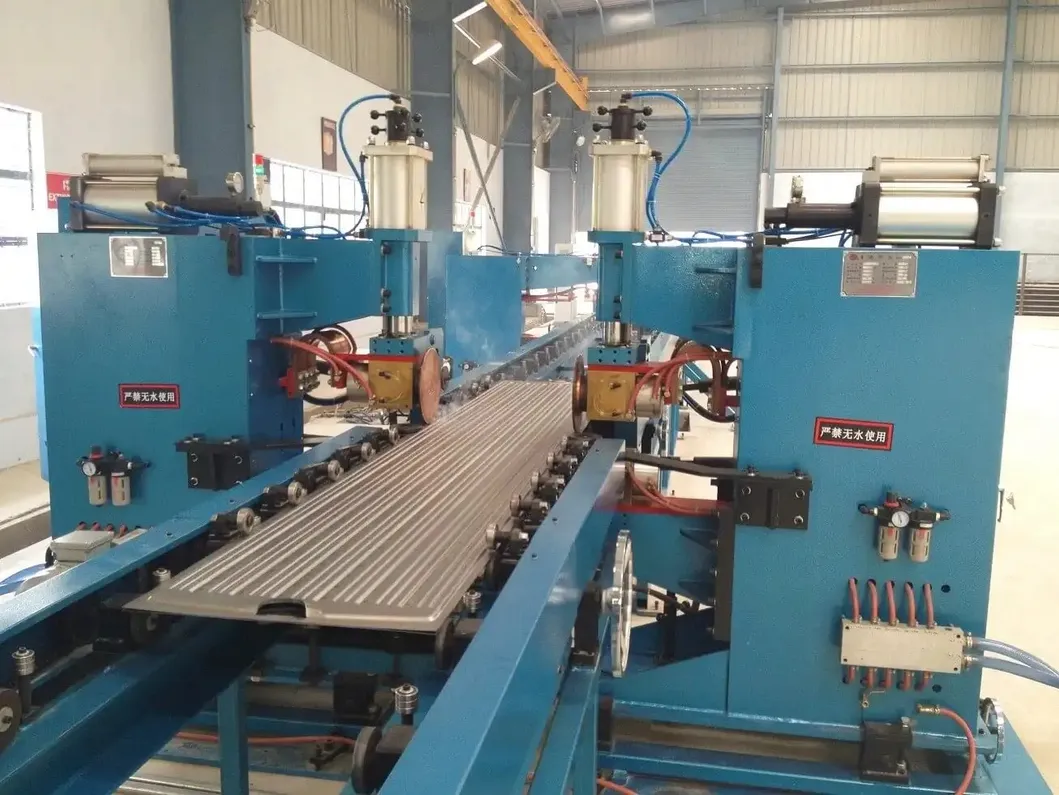

Trạm hàn may hai mặt 2 bộ máy hàn may, sắp xếp đối xứng 4 bộ đầu áp lực hàn may 2 bộ nguồn điện hàn tần số biến Năng lượng: 2 * 160 KVA Áp suất tối đa: 12.000 N Cơ chế truyền phân biệt Tốc độ hàn may: 0-2,8 m/min |
| Trạm lăn cắt và làm bằng Bao gồm hộp máy, thiết bị điều khiển, thiết bị cắt, cơ chế nghiền cạnh, cơ chế làm bằng, hệ thống điều khiển điện tử, hệ thống khí nén, v.v. Đĩa cắt lăn cắt cả hai bên; đĩa cắt được làm bằng thép công cụ hợp kim (chống va chạm, chống mòn, tuổi thọ dài) Tốc độ cắt lăn: 2-6 m/min Sức mạnh động cơ: 4 kW |
 |
 |
Trạm đâm cuối Bao gồm cơ sở, cơ chế nâng, khung đâm, đâm chết, xi lanh đâm, xi lanh nâng và trạm thủy lực Được sử dụng để cắt các đầu lỏng để đảm bảo thẳng hàng cạnh và sự nhất quán Đánh đập chết với cạnh nhăn để giảm lực đập Áp suất máy đâm: 160 T |
| Trạm hàn cung argon cuối 2 bộ thiết bị, được sắp xếp đối xứng 1 bộ để hàn đầu trước, 1 bộ để hàn cuối sau của mảnh làm việc 4 bộ các nguồn điện hàn cung quang Argon Panasonic Phạm vi dòng: 5-315 A Tốc độ hàn: 300-600 mm/min |
 |
 |
Trạm sản xuất nhựa Số lượng lưu trữ trên kệ nhựa: 40 bộ Khoảng cách pallet: 45 mm Phương pháp nắm bắt: Vật liệu kẹp xi lanh, kẹp quay 90 ° để đặt trên giá đỡ Phương pháp làm việc xe tải vật liệu: Di chuyển servo bước, di chuyển đến vị trí tiếp theo sau khi đặt 1 miếng, thay xe tải bằng tay khi giá đỡ đầy |
Máy phụ kiện tùy chọn
 |
 |
 |
 |
| Máy đâm ống đầu | Thiết bị lắp ráp | Bàn hàn flange | Chuyển bàn để lắp ráp hàn |

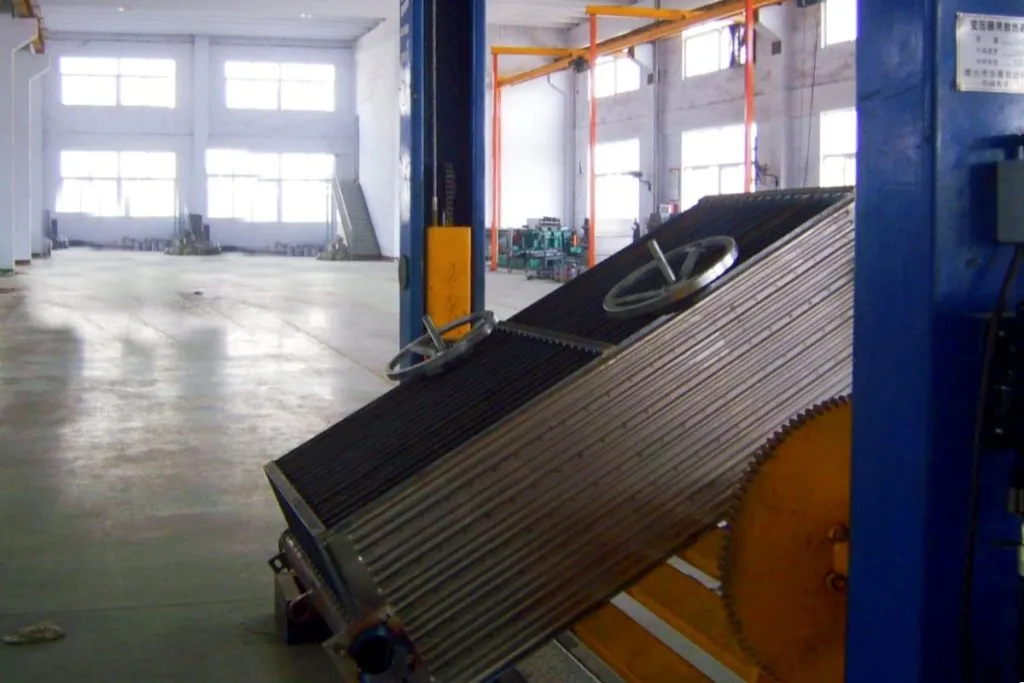

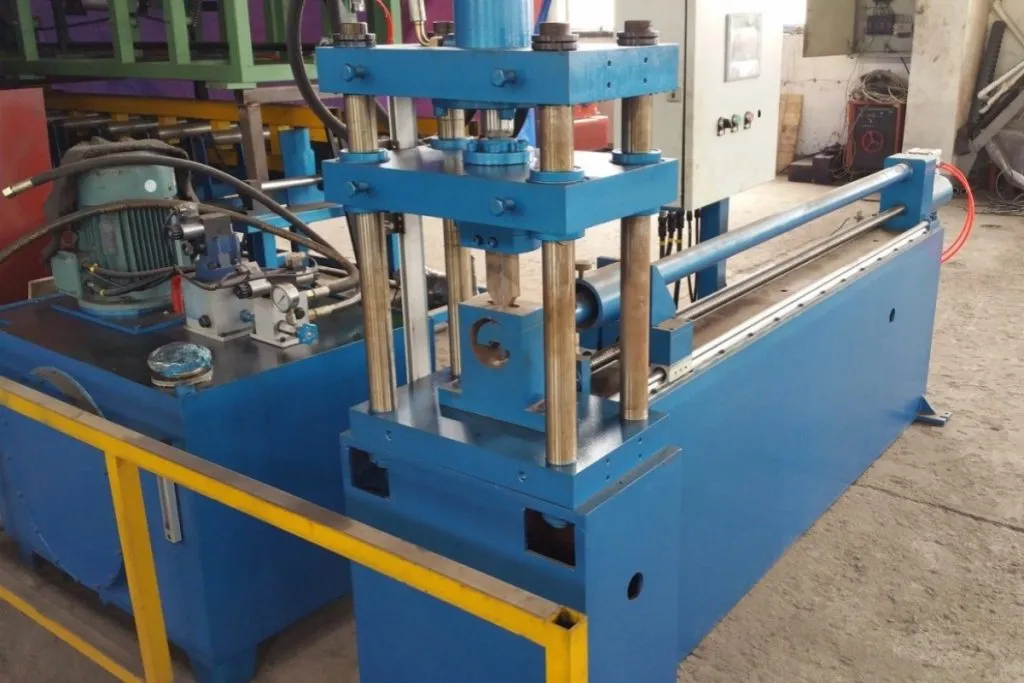

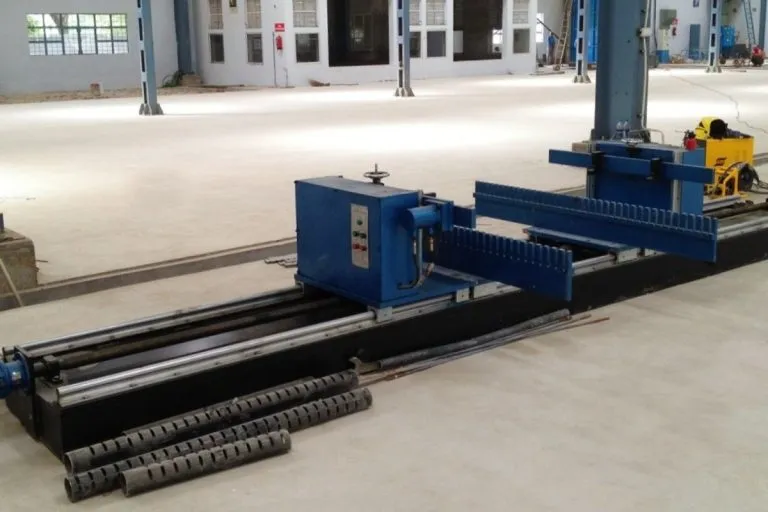

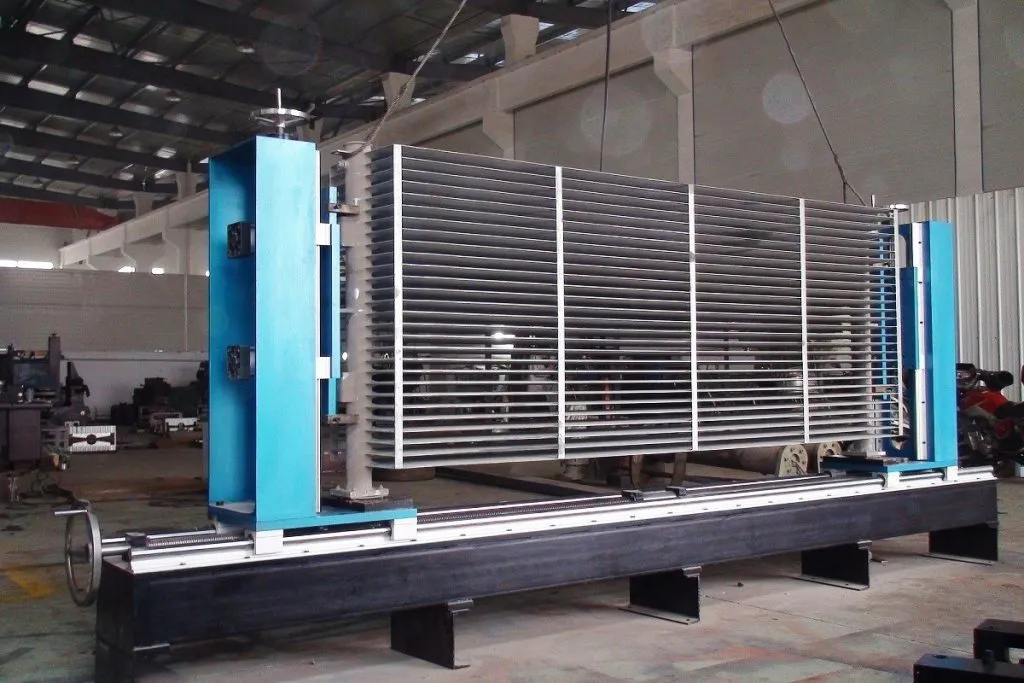

| Máy đấm đầu tự động lập chỉ mục để tạo ra tối đa 40 cặp khe trên một ống (tối đa 40 tấm).Hỗ trợ bên trong ngăn ngừa biến dạng trong quá trình đâm. Thời gian chu kỳ mỗi cú đấm: ~ 6 giây. | Thiết bị lắp ráp theo chiều ngang giúp lắp ráp các tấm tản nhiệt vào ống đầu.Một đầu được điều chỉnh bằng tay cho chiều dài, trong khi đầu kia sử dụng một máy nén thủy lực để giữ và vị trí để hàn chốt. | Các thiết bị gắn dây chuyền được thiết kế để sắp xếp chính xác các dây chuyền gắn trên đường trung tâm của bộ tản nhiệtnó cho phép cấu hình lại nhanh chóng cho các thay đổi sản xuất. Định vị động cơ servo đảm bảo lắp ráp chính xác. | Thiết bị xoay động được thiết kế để xoay các yếu tố bộ tản nhiệt cho bộ tản nhiệt, sau khi hàn ống đầu từ một bên, sau đó xoay bộ tản nhiệt để hàn bên kia. |
Thông tin khác
| Chi tiết sản phẩm | Dịch vụ kỹ thuật |
| Đường dây sản xuất Trintfar Horse Transformer Radiator Fin đáp ứng các tiêu chuẩn quốc tế và cung cấp giá cả kinh tế và cạnh tranh hơn. | Tiếp tục tập trung vào khách hàng và cung cấp cho công ty của bạn các dịch vụ toàn diện trước bán hàng và sau bán hàng như lắp đặt, đưa vào sử dụng, đào tạo và bảo trì. |

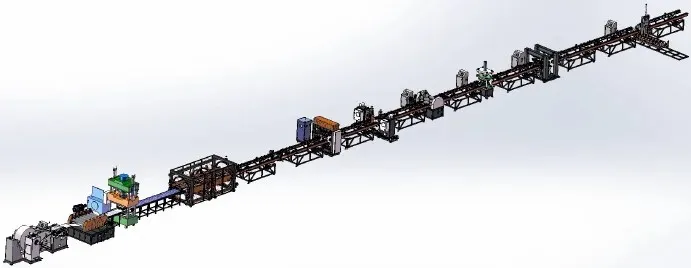

| Phân đồ phím sản xuất dây chuyền biến áp hoàn toàn tự động |
Dịch vụ trước bán hàng: Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất khác nhau và các dịch vụ tư vấn kỹ thuật cho thiết bị. Lắp đặt và đưa vào sử dụng: Theo hợp đồng, công ty của chúng tôi sẽ vận chuyển an toàn thiết bị đến vị trí lắp đặt do người dùng chỉ định trong thời gian xác định,và gửi kỹ sư dịch vụ kỹ thuật để lắp đặt nó trên trang webKhi người dùng có các bộ phận dự phòng cơ bản lắp đặt và đưa vào sử dụng, kỹ sư dịch vụ kỹ thuật sẽ lắp đặt và gỡ lỗi máy cho người dùng sử dụng,đảm bảo rằng môi trường trang web lắp đặt và đưa vào sử dụng là gọn gàng, sạch sẽ và trật tự. Đào tạo sau bán hàng: Công ty cung cấp đào tạo kỹ thuật miễn phí (ít nhất 5 ngày) tại địa điểm của người mua hoặc trung tâm đào tạo của người bán.
Bảo trì thiết bị
|
 |
|
| Kết quả sản xuất | |
 |
| Không. | Tên | Mô hình | Qty | Đơn vị |
| 1 | Máy mở dây tự động | FJJ-0-0 | 1 | Đặt |
| 2 | Máy cắt cắt hình dáng cuộn | CXJ-0-0 | 1 | Đặt |
| 3 | Máy quay và lắp ráp | FZJ-0-0 | 1 | Đặt |
| 4 | Máy hàn trước điểm hai đầu | DN60-2C | 1 | Đơn vị |
| 5 | Máy hàn điểm 12 đầu | LM-12C | 1 | Đơn vị |
| 6 | Máy hàn sợi hai mặt | 2*FVM160-2C | 1 | Đơn vị |
| 7 | Máy cuộn và làm bằng | JPJ-0-0 | 1 | Đơn vị |
| 8 | Máy đâm đầu | CQJ-0-0 | 1 | Đơn vị |
| 9 | Máy hàn vòng cung argon cuối | YHH-4C | 2 | Đơn vị |

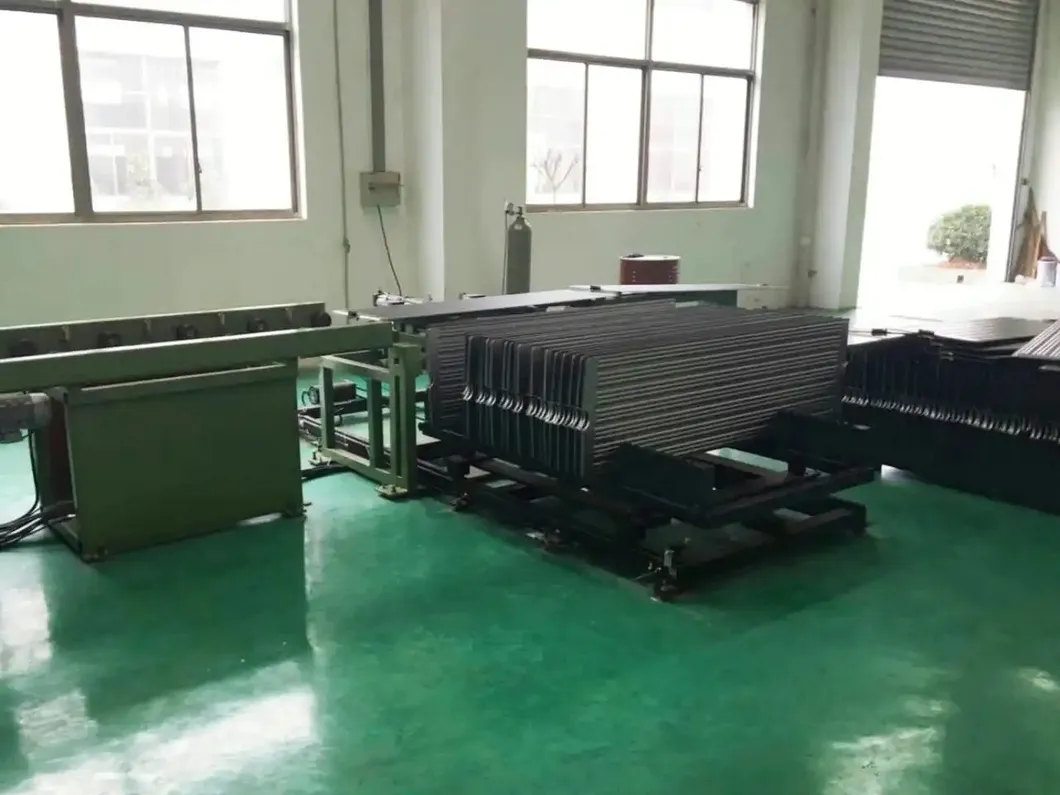

| 10 | Máy xếp chồng sản phẩm hoàn chỉnh | MDJ-0-0 | 1 | Đơn vị |
| 11 | Thang vận chuyển | SSJ-0-0 | 10 | Đơn vị |
| Máy bơm khí | Không kích. |
| Kiểm soát | Mitsubishi hoặc Siemens |
| Hệ thống servo | Yaskawa |
| Đường đệm tuyến tính & Động cơ | THK |
| Máy thủy lực | Yuci |
| Máy điện | Schneider, Siemens |
