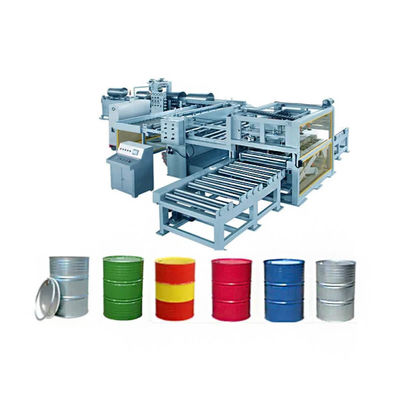

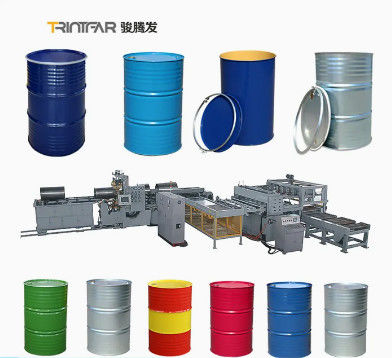

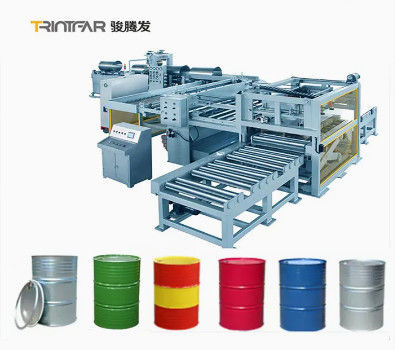

Thông tin chi tiết sản phẩm:
|
| Cấu hình công suất: | 2-10 trống/phút | nhà điều hành: | Khoảng 11 người |
|---|---|---|---|
| Tiêu thụ năng lượng: | 1 kWh/trống | Bảo hành: | 1 năm |
| Voltage: | 220V/380V/440v | Dịch vụ sau bán hàng: | Hỗ trợ kỹ thuật bằng video |
| Làm nổi bật: | Dây chuyền sản xuất phuy thép 200L,Dòng sản xuất trống thép |
||
Luồng công việc:Chuẩn → hàn đường → hạt / sợi ốc → Lọc / W Beading → Kiểm tra rò rỉ (trước khi sợi) → Sợi → Kiểm tra rò rỉ (sau khi sợi) → Dầu sạch, rửa, Fe-phosporize,Rửa → Rửa → Sấy → Sơn bên ngoài → Sấy sau khi sơn bên ngoài → Làm mát → Lưu trữ (ngoại tuyến)
Xe cuộn dây: Động cơ lái 3 trong 1, thủy lực lên / xuống
Đơn vị mở cuộn: Động cơ thủy lực, không có xoay điện, đường kính cuộn dây Ф508-Ф610mm, tải trọng tối đa: 15 tấn
Máy xếp hạng 7-rô: 7 cuộn, tốc độ động cơ điều chỉnh theo tần số
Cơ sở đo lường: Độ chính xác chiều dài thông qua động cơ dịch vụ AC do Nhật Bản sản xuất
Máy cắt giấy: 3 * 1500mm, điều khiển bởi PLC
Máy vận chuyển: Chuyển tấm cắt đến máy hàn tự động
Kiểm soát chồng chéo: Đường dẫn thanh vị trí trống; Z-bar đảm bảo chồng chéo 2mm với bảo trì dễ dàng thông qua các dải mòn có thể tháo rời và mũi có hồ sơ để tiếp xúc bánh xe hàn chính xác.
Các cuộn thủy tinh giờ: Được lắp đặt trên khung mục tiêu với các cảm biến, đảm bảo kích thước dần dần, chồng chéo nhất quán và đánh dấu bề mặt tối thiểu; cuộn thấp hơn xoay để bảo trì,điều chỉnh cuộn trên cho dung sai kích thước với xi lanh khí nén.

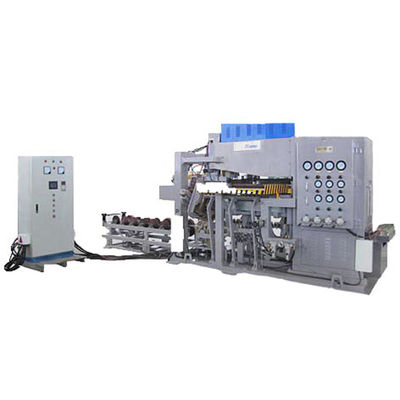

Đầu hàn: SEW động cơ AC điều khiển biến tần với hộp số và áp suất khí nén cho tốc độ không đổi; bánh hàn chéo chỉ số để mặc đồng đều, tự động bôi trơn,và có thể được cắt giảm bằng tay hoặc bán tự động để giảm thời gian chết.
Slide xi lanh đầu hàn: Đầu hàn dưới được gắn trên ram hợp kim nhẹ với xi lanh khí nén và bóng phun để ổn định lực và làm giảm phản ứng khi khởi động hàn.
Kiểm soát hàn: năng lượng hiệu quả ba pha AC, điều khiển với màn hình LCD.
Máy biến đổi: SP 350KVA.
Các cuộn phẳng: Tùy chọn.
Tăng hiệu quả hình thành kẹp. thích hợp cho thép cán lạnh, PLC điều khiển, động cơ thủy lực.
Với 8 khuôn cong chuyển ra ngoài để hình thành 12mm điều chỉnh hạt.
Tăng hiệu quả hình thành kẹp. thích hợp cho thép cán lạnh, PLC điều khiển, động cơ thủy lực.
Tự động áp tải và hàn may. Động cơ kép và trục chính. Cơ chế cam bánh xe cuộn, dễ điều chỉnh, PLC điều khiển.
Máy nén:
Máy thẳng bảy cuộn:
Máy cắt râu:
Máy ép nắp (máy ép 160 tấn)
Máy nén khóa hai lần ((63 Ton Press)
Tự động hóa:Việc tải và dỡ hàng hoàn toàn tự động.
Sức mạnh đơn vị:15KW
Sơn ba màu:
Bên trong: Sơn chống nước
Bên ngoài: Sơn nam châm axit cồn
Kích thước: L4.8m; W4m; H2.4m
Sấy dọc 3 hàng
Phạm vi điều chỉnh nhiệt độ:nhiệt độ phòng đến 200°C, điều chỉnh
Độ chính xác điều khiển nhiệt độ:± 5°C
Kích thước:L36M; W2.6M; H2.1M
Chức năng: bề mặt sơn mài cứng sau khi nướng
Sức mạnh: 6,6 kW
Kiểm tra kiểu ngang, áp suất không khí 0,03Mpa.Điều khiển bởi PLC, điều khiển khí nén.
Phương pháp hàn:
Thiết bị này sử dụng phương pháp hàn cuộn, với điện cực dưới dạng cuộn hình trụ.cho phép kiểm soát độ dày của khớpTrong quá trình hàn, áp suất điện cực cao hơn và dòng hàn liên tục được áp dụng. Bằng cách kiểm soát các thông số hàn như áp suất điện cực, dòng hàn và thời gian hàn,có thể đạt được chất lượng hàn ổn địnhMáy có khả năng thực hiện quá trình hàn may trên các may dọc của trống kim loại với đường kính từ 516mm (đối với trống hình nón) đến 571,5mm.
| Drum kết thúc dòng sản xuất | |||||
| SN. | Mô hình số. | Tên | Đơn vị | Số lượng | Lưu ý |
| 1 | ST2311.00B | Xe Up-Coil | tập hợp | 1 | Động cơ thủy lực |
| 2 | STK2010.01.00C | Đơn vị mở cuộn | Đặt | 1 | Động cơ thủy lực; điều khiển tần số của tốc độ động cơ |
| 3 | STK1213100 | 9 máy xếp hạng và thiết bị đo lường | Đặt | 1 | điều khiển servo |
| 4 | ST1319.00 | Máy vận chuyển từ máy làm bằng đến máy ép | Đặt | 1 | |
| 5 | JD21-160 | Máy ép nắp | Đặt | 2 | 160 tấn |
| 6 | MJ571.5 | Nấm mốc cho vỏ và đáy | Đặt | 2 | |
| 7 | ST1318.00 | Máy vận chuyển cho vỏ máy bơm trước và bơm keo | Đặt | 2 | Bao gồm máy vận chuyển và xếp chồng |
| 8 | YJX200900 | Máy kết dính trước cuộn và phun keo | Đặt | 2 | Điều khiển PLC; |
| 9 | St-1001 | Tự động xếp chồng cho nắp trống | Đặt | 2 | |
| 10 | Q11-2000 | Máy cắt giấy phế liệu | Đặt | 1 | 3*2000mm |
| 11 | KJKZ2011.00 | Hộp điều khiển điện | Đặt | 1 | |
| 12 | KJ2011.02.00 | Trạm thủy lực | Đặt | 1 | |
| Đánh lỗ 2′& 3/4′ tự động và khóa 2′& 3/4′ Khóa | |||
| SN. | Tên | Đơn vị | Số lượng |
| 1 | Năng lượng cổ họng sâu 63 Ton Press | Đặt | 2 |
| 2 | Mô hình ép gấp đôi | Đặt | 1 |
| 3 | Mô hình khóa hai | Đặt | 1 |
| 4 | Đường vận chuyển ô tô để bảo hiểm | Đặt | 1 |
| 5 | Hệ thống điều khiển điện | Đặt | 1 |
| Đặt đường dài (đối với thân trống) | |||||
| SN. | Mô hình số. | Tên | Đơn vị | Số lượng | Lưu ý |
| 1 | ST2311.00B | Xe Up-Coil | tập hợp | 1 | Động cơ thủy lực |
| 2 | STK2010.01.00C | Uncoil Unite | Đặt | 1 | Động cơ thủy lực |
| 3 | STK1213100 | Máy làm bằng 9 cuộn | Đặt | 1 | Tốc độ điều chỉnh tần số |
| 4 | STK1213200 | Thiết bị đo lường | Đặt | 1 | Động cơ phụ trợ |
| 5 | Q11-1500 | Máy cắt giấy | Đặt | 1 | 3*1500mm |
| 6 | KJKZ2011 | Hộp điều khiển điện | Đặt | 1 | |
| 7 | KJ2011.02.00 | Trạm thủy lực | Đặt | 1 | |
| Dòng sản xuất thân trống thép | |||||
| SN. | Mô hình số. | Tên | Đơn vị | Số lượng | Lưu ý |
| 1 | KJJQ.00 | Máy vận chuyển | Đường cắt | ||
| 2 | FHJ-250-2 | Máy hàn tự động | Đặt | 1 | Máy biến tần số trung bình ba pha |
| 3 | YP-line201 | Đào dây chuyền cán nén và cắt ra lưỡi sắt | Đặt | 2 | |
| 4 | STG2201.00 | Máy bơm sườn | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện điều khiển thủy lực |
| 5 | STG2203.00 | Máy đúc hạt | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện điều khiển thủy lực |
| 6 | STG2202.00 | Máy bơm sóng | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện điều khiển thủy lực |
| 7 | STG1005.00 | Máy kiểm tra rò rỉ dây chuyền hàn | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện điều khiển thủy lực |
| 8 | ST2204.05.00 | Tự động cấp cho đầu trống | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện |
| 9 | ST2204.00X | Máy may | Đặt | 1 | Bao gồm chuỗi nhiều bước làm việc và điều khiển điện điều khiển thủy lực |
| 10 | STG1005.00 | Máy kiểm tra rò rỉ | Đặt | 1 | |
| Điều trị hậu (Rửa, Sấy, Hệ thống sơn, v.v.) | ||||
| SN. | Tên | Đơn vị | Số lượng | Lưu ý |
| 1 | Máy nâng | Đặt | 1 | |
| 2 | Rửa, làm sạch và vận chuyển | Đặt | 1 | |
| 3 | Sấy khô và vận chuyển | Đặt | 1 | |
| 4 | Máy quay | tập hợp | 2 | |
| 5 | Phòng sơn (ngoài) | tập hợp | 2 | 3 màu |
| 6 | Máy phân phối phía trước | Đặt | 2 | |
| 7 | Thiết bị sấy 3 kênh dọc | Đặt | 1 | (ngoài) |
| 8 | Làm mát | Đặt | 1 | |
| 9 | Máy phân phối phía sau | Đặt | 1 | |
