Thông tin chi tiết sản phẩm:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| Làm nổi bật: | 12 * 50 KVA dây chuyền sản xuất bộ sưởi biến áp,Đường dây sản xuất dây chuyền dây chuyền nhiệt điện biến áp hoàn toàn tự động |
||

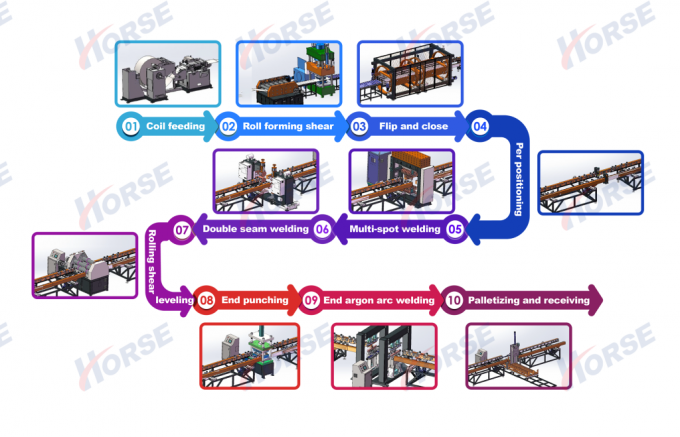

Luồng công việc:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine

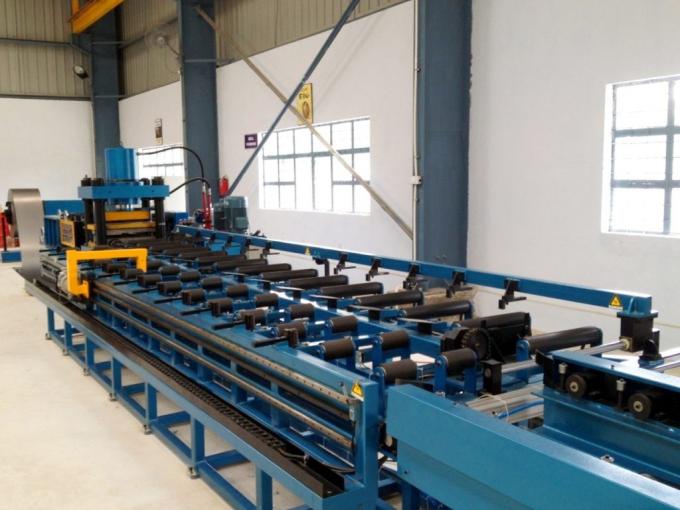

Tốc độ lăn: 6-14 m/min
Áp suất điều chỉnh
Đấm cuối: máy ép thủy lực 315 tấn
Bộ mã hóa xoay & ổ servo cho độ chính xác chiều dài / kích thước của vây
Cơ chế cân bằng đảm bảo tính phẳng của một mảnh
Vật liệu không cuộn được đặt trên kệ tải 5 tấn thông qua xe tải tải và cuộn thành tấm
Chỗ đệm tùy chọn theo yêu cầu của khách hàng
Tốc độ vận chuyển: 5-15 m/min
180° xoay vây máy lạnh
Thiết bị lật: kệ quay, kệ lật, hệ thống truyền, thiết bị lật, thiết bị đẩy, v.v.
Bảng đầu tiên đạt đến vị trí được đặt trước → lật sang kệ vận chuyển đối diện
Bảng thứ hai đạt đến vị trí đặt trước → thiết bị đẩy di chuyển nó lên tấm đầu tiên, hoàn thành kết nối
Hai bộ thiết bị áp suất hàn tại chỗ
Năng lượng: 60 KVA
Sau khi lật và lắp ráp, máy hàn trước điểm sắp xếp và cố định các mảnh làm việc để hàn nhiều điểm

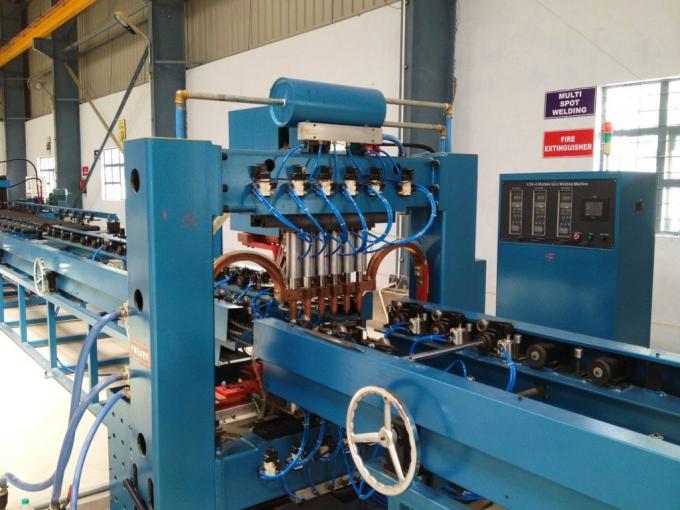

12 bộ thiết bị áp suất hàn tại chỗ
Đầu hàn hai đầu, 6 điểm / hàng
Nguồn cung cấp điện AC: 12 bộ
Năng lượng: 12 * 50 KVA
hàn hai hàng để cải thiện hiệu quả

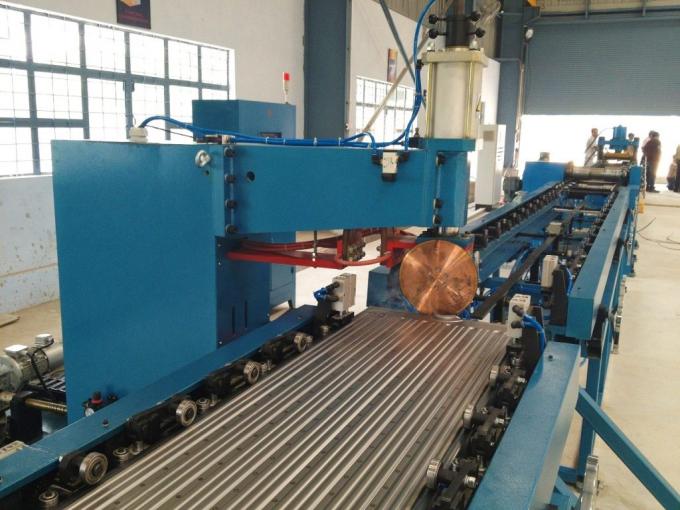

2 bộ máy hàn may, sắp xếp đối xứng
4 bộ đầu áp lực hàn may
2 bộ nguồn điện hàn tần số biến
Năng lượng: 2 * 160 KVA
Áp suất tối đa: 12.000 N
Cơ chế truyền phân biệt
Tốc độ hàn may: 0-2,8 m/min
Bao gồm hộp máy, thiết bị điều khiển, thiết bị cắt, cơ chế nghiền cạnh, cơ chế làm bằng, hệ thống điều khiển điện tử, hệ thống khí nén, v.v.
Đĩa cắt lăn cắt cả hai bên; đĩa cắt được làm bằng thép công cụ hợp kim (chống va chạm, chống mòn, tuổi thọ dài)
Tốc độ cắt lăn: 2-6 m/min
Sức mạnh động cơ: 4 kW
Bao gồm cơ sở, cơ chế nâng, khung đâm, đâm chết, xi lanh đâm, xi lanh nâng và trạm thủy lực
Được sử dụng để cắt các đầu lỏng để đảm bảo thẳng hàng cạnh và sự nhất quán
Đánh đập chết với cạnh nhăn để giảm lực đập
Áp suất máy đâm: 160 T
2 bộ thiết bị, được sắp xếp đối xứng
1 bộ để hàn đầu trước, 1 bộ để hàn cuối sau của mảnh làm việc
4 bộ các nguồn điện hàn cung quang Argon Panasonic
Phạm vi dòng: 5-315 A
Tốc độ hàn: 300-600 mm/min
Số lượng lưu trữ trên kệ nhựa: 40 bộ
Khoảng cách pallet: 45 mm
Phương pháp nắm bắt: Vật liệu kẹp xi lanh, kẹp quay 90 ° để đặt trên giá đỡ
Phương pháp làm việc xe tải vật liệu: Di chuyển servo bước, di chuyển đến vị trí tiếp theo sau khi đặt 1 miếng, thay xe tải bằng tay khi giá đỡ đầy
Máy đấm đầu tự động lập chỉ mục để tạo ra tối đa 40 cặp khe trên một ống (tối đa 40 tấm).Hỗ trợ bên trong ngăn ngừa biến dạng trong quá trình đâm. Thời gian chu kỳ mỗi cú đấm: ~ 6 giây.
Thiết bị lắp ráp theo chiều ngang giúp lắp ráp các tấm tản nhiệt vào ống đầu.Một đầu được điều chỉnh bằng tay cho chiều dài, trong khi đầu kia sử dụng một máy nén thủy lực để giữ và vị trí để hàn chốt.
Các thiết bị gắn dây chuyền được thiết kế để sắp xếp chính xác các dây chuyền gắn trên đường trung tâm của bộ tản nhiệtnó cho phép cấu hình lại nhanh chóng cho các thay đổi sản xuất. Định vị động cơ servo đảm bảo lắp ráp chính xác.
Thiết bị xoay động được thiết kế để xoay các yếu tố bộ tản nhiệt cho bộ tản nhiệt, sau khi hàn ống đầu từ một bên, sau đó xoay bộ tản nhiệt để hàn bên kia.
Đường dây sản xuất Trintfar Horse Transformer Radiator Fin đáp ứng các tiêu chuẩn quốc tế và cung cấp giá cả kinh tế và cạnh tranh hơn.
| Không. | Tên | Mô hình | Qty | Đơn vị |
| 1 | Máy mở dây tự động | FJJ-0-0 | 1 | Đặt |
| 2 | Máy cắt cắt hình dáng cuộn | CXJ-0-0 | 1 | Đặt |
| 3 | Máy quay và lắp ráp | FZJ-0-0 | 1 | Đặt |
| 4 | Máy hàn trước điểm hai đầu | DN60-2C | 1 | Đơn vị |
| 5 | Máy hàn điểm 12 đầu | LM-12C | 1 | Đơn vị |
| 6 | Máy hàn sợi hai mặt | 2*FVM160-2C | 1 | Đơn vị |
| 7 | Máy cuộn và làm bằng | JPJ-0-0 | 1 | Đơn vị |
| 8 | Máy đâm đầu | CQJ-0-0 | 1 | Đơn vị |
| 9 | Máy hàn vòng cung argon cuối | YHH-4C | 2 | Đơn vị |
| 10 | Máy xếp chồng sản phẩm hoàn chỉnh | MDJ-0-0 | 1 | Đơn vị |
| 11 | Thang vận chuyển | SSJ-0-0 | 10 | Đơn vị |
| Máy bơm khí | Không kích. |
| Kiểm soát | Mitsubishi hoặc Siemens |
| Hệ thống servo | Yaskawa |
| Đường đệm tuyến tính & Động cơ | THK |
| Máy thủy lực | Yuci |
| Máy điện | Schneider, Siemens |
