Thông tin chi tiết sản phẩm:
|
| Product name: | Fully Automatic Transformer Radiator Fin Production Line | Capacity config: | 60 pcs/h (based on 2m products) |
|---|---|---|---|
| Panel length ranges: | 1000mm to 4500mm | Equipment area: | 65m *6.5m*2m(L*W*H) |
| The available sizes: | 320, 460, 480, 520, and 535, | Equipment power distribution: | 330KVA |
| Làm nổi bật: | Đường dây sản xuất dây chuyền biến áp,Dòng sản xuất dây chuyền dây chuyền nhiệt điện biến áp tự động,60pcs/h dây chuyền sản xuất bộ sưởi biến áp |
||
Đường dây sản xuất dây chuyền dây chuyền nhiệt điện biến áp hoàn toàn tự động
Toàn bộ dòng bao gồm một decoiler tự động, cuộn cũ, nền tảng quay, nhiều điểm hàn, bên may máy hàn, đầu máy hàn, bên máy cắt, đầu máy cắt,và bàn chuyển tiếp, trong số những người khác.
Kích thước có sẵn là 320, 460, 480, 520 và 535, hoặc chúng có thể được thiết kế tùy chỉnh dựa trên yêu cầu cụ thể của khách hàng.
Chiều dài tấm dao động từ 1000mm đến 4500mm. Toàn bộ dòng là hoàn toàn tự động, đảm bảo chất lượng sản phẩm cao và hiệu suất hàng đầu đáp ứng các tiêu chuẩn đẳng cấp thế giới.
Luồng công việc:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine
Trạm hình thành cán
Tốc độ lăn: 6-14 m/min
Áp suất điều chỉnh
Đấm cuối: máy ép thủy lực 315 tấn
Bộ mã hóa xoay & ổ servo cho độ chính xác chiều dài / kích thước của vây
Cơ chế cân bằng đảm bảo tính phẳng của một mảnh

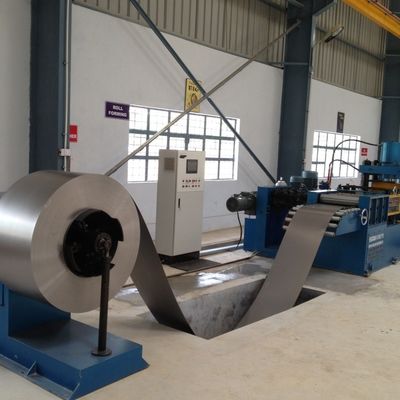

Vật liệu không cuộn được đặt trên kệ tải 5 tấn thông qua xe tải tải và cuộn thành tấm
Chỗ đệm tùy chọn theo yêu cầu của khách hàng
Trạm lật và kết nối
Tốc độ vận chuyển: 5-15 m/min
180° xoay vây máy lạnh
Thiết bị lật: kệ quay, kệ lật, hệ thống truyền, thiết bị lật, thiết bị đẩy, v.v.
Bảng đầu tiên đạt đến vị trí được đặt trước → lật sang kệ vận chuyển đối diện
Bảng thứ hai đạt đến vị trí đặt trước → thiết bị đẩy di chuyển nó lên tấm đầu tiên, hoàn thành kết nối
Trạm hàn trước điểm hai đầu
Hai bộ thiết bị áp suất hàn tại chỗ
Năng lượng: 60 KVA
Sau khi lật và lắp ráp, máy hàn trước điểm sắp xếp và cố định các mảnh làm việc để hàn nhiều điểm
12 bộ thiết bị áp suất hàn tại chỗ
Đầu hàn hai đầu, 6 điểm / hàng
Nguồn cung cấp điện AC: 12 bộ
Năng lượng: 12 * 50 KVA
hàn hai hàng để cải thiện hiệu quả
2 bộ máy hàn may, sắp xếp đối xứng
4 bộ đầu áp lực hàn may
2 bộ nguồn điện hàn tần số biến
Năng lượng: 2 * 160 KVA
Áp suất tối đa: 12.000 N
Cơ chế truyền phân biệt
Tốc độ hàn may: 0-2,8 m/min
Bao gồm hộp máy, thiết bị điều khiển, thiết bị cắt, cơ chế nghiền cạnh, cơ chế làm bằng, hệ thống điều khiển điện tử, hệ thống khí nén, v.v.
Đĩa cắt lăn cắt cả hai bên; đĩa cắt được làm bằng thép công cụ hợp kim (chống va chạm, chống mòn, tuổi thọ dài)
Tốc độ cắt lăn: 2-6 m/min
Sức mạnh động cơ: 4 kW
Bao gồm cơ sở, cơ chế nâng, khung đâm, đâm chết, xi lanh đâm, xi lanh nâng và trạm thủy lực
Được sử dụng để cắt các đầu lỏng để đảm bảo thẳng hàng cạnh và sự nhất quán
Đánh đập chết với cạnh nhăn để giảm lực đập
Áp suất máy đâm: 160 T
2 bộ thiết bị, được sắp xếp đối xứng
1 bộ để hàn đầu trước, 1 bộ để hàn cuối sau của mảnh làm việc
4 bộ các nguồn điện hàn cung quang Argon Panasonic
Phạm vi dòng: 5-315 A
Tốc độ hàn: 300-600 mm/min
Số lượng lưu trữ trên kệ nhựa: 40 bộ
Khoảng cách pallet: 45 mm
Phương pháp nắm bắt: Vật liệu kẹp xi lanh, kẹp quay 90 ° để đặt trên giá đỡ
Phương pháp làm việc xe tải vật liệu: Di chuyển servo bước, di chuyển đến vị trí tiếp theo sau khi đặt 1 miếng, thay xe tải bằng tay khi giá đỡ đầy
