Thông tin chi tiết sản phẩm:
|
| Mẫu số: | FVM-170KVA | Phạm vi sản xuất: | Dòng sản phẩm |
|---|---|---|---|
| Chứng nhận: | ISO, CE, ABS | Dịch vụ hậu mãi: | Bảo hành 1 năm |
| Gói vận chuyển: | hộp gỗ | Nhãn hiệu: | TRINTFAR |
| Làm nổi bật: | dây chuyền sản xuất hàn cánh biến áp điện,Thiết bị sản xuất máy làm mát tốc độ cao,dây chuyền sản xuất làm mát loại tấm |
||

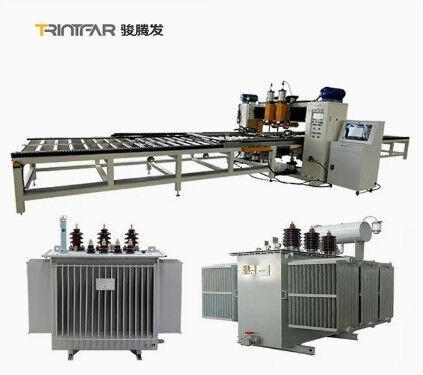

Máy tải giàn khungTải vật liệu xếp chồng lên xe nâng bằng tay bằng xe cần, với hai vị trí đặt vật liệu ở mỗi bên.Bộ kẹp giàn tự động lấy vật liệu từ cả hai phía của xe tấm và đặt chúng lên dây chuyền băng tải. Cơ cấu định vị kẹp trung tâm căn chỉnh bảng trên băng tải. Cơ chế điều khiển bằng servo di chuyển bảng mạch đến máy hàn điểm trước để hàn điểm trên cả hai mặt. |
Máy ép và tải vòng kênh nướcVòng đường thủy sử dụng cấp liệu bằng tấm rung với hệ thống đường đôi.Hai đầu ép mỗi bên ấn các vòng dẫn nước ở mặt trước và mặt sau. Truyền vật liệu sử dụng cấp liệu bằng con lăn chạy bằng điện. |
Máy tiện và lắp rápLật nhanh và chính xác.Chuỗi truyền chất lượng cao; Động cơ giảm tốc 400W làm ổ đĩa. Động cơ giảm tốc có cảm biến để định vị quay chính xác. Điều khiển tự động, không cần can thiệp thủ công. Bao gồm thân xe quay, thiết bị tải, bảng điều khiển điện, hệ điều hành và hàng rào an toàn. Thích ứng với các yêu cầu tiện sản phẩm khác nhau, đảm bảo vận chuyển nguyên liệu an toàn, trơn tru và hiệu quả giữa các hoạt động. |
Máy hàn định vị trước bảng điều khiểnBảng điều khiển tự động chảy đến vị trí dừng hàn trên giá băng tải và thợ hàn ở cả hai bên bắt đầu hàn điểm trước. Yêu cầu hàn điểm trước chỉ cho một hàng. Sử dụng 1 bộ nguồn AC DN75. |
Máy hàn đa điểm giàn khungMáy hàn đa điểm 3 cổng để hàn. Mỗi đơn vị có 18 bộ mối hàn xi lanh. Nguồn điện hàn AC để hàn từng hàng mối hàn tại một thời điểm. Bước liên kết servo tốc độ cao đưa kẹp về phía trước để cung cấp cho tấm kênh nước. |
Máy hàn điểm trước tấm đối lưuTấm đối lưu được tải thủ công vào hướng dẫn công cụ trực tuyến. Hàn được thực hiện bằng máy hàn điểm trước 4 đầu cổng. Vật liệu được đẩy thủ công vào hàng đầu tiên tại các vị trí đã định sẵn để hàn. Thiết bị tự động dịch chuyển cho các điểm hàn còn lại. |
Máy hàn đa điểm giàn tấm đối lưuĐường dẫn đặt trước: Tấm đối lưu đi theo đường dẫn được cài đặt sẵn vào hướng dẫn dụng cụ.Hàn cổng kép: Máy hàn đa điểm 2 giàn. Khớp nối khí nén: 16 bộ mỗi đơn vị. Nguồn điện xoay chiều: AC & một mặt để hàn hàng. Bước servo: Bộ kẹp cấp liệu bước servo tốc độ cao cho tấm kênh nước. |
Băng tải chuyển hình chữ USử dụng giá đỡ băng tải con lăn để chuyển vật liệu theo hình chữ U.Hiệu quả không gian: Hình chữ U tiết kiệm không gian, tối ưu hóa quy trình. Dễ vận hành: Phạm vi công nhân nhỏ hơn, thuận tiện, giảm cường độ. |
Máy hàn đường may hai đầu bên dàiHàn đồng thời: Hàn cả hai mặt dài cùng một lúc.Nguồn điện: AC tần số trung bình 300KVA giúp hàn ổn định lâu dài. |
Giàn máy hàn đường may cạnh ngắn hai đầu 2 BộSử dụng nguồn điện hàn AC tần số trung bình để đảm bảo hàn có độ ổn định cao trong thời gian dài. |
Máy làm sạch và cắt tỉa hai mặtLàm sạch và cắt tỉa các sản phẩm hàn có mặt dài. |
Máy cắtQuá trình cắt: Thực hiện cắt trên các vật liệu cần thiết.Vật liệu cắt: Lưỡi thép trắng. Phương pháp cắt: Kéo cắt. |
Máy cắt hồ quang bốn gócĐịnh hình góc: Cắt các góc nhọn để tạo thành các cạnh tròn.Vật liệu cắt: Thép trắng. Phương pháp cắt: Đấm thủy lực. |
Máy hàn tự động ba đầu hai đầuĐiện hàn: Nguồn điện tần số trung bình MD80.Dòng chảy vật liệu: Các kênh hai mặt để lắp ghép và xoay. Phương pháp truyền đạt: Tấm xích để vận chuyển vật liệu theo ba chiều. Cho ăn tự động: Định vị kẹp và hàn để vận hành chính xác. |
Hỗ trợ máy hàn móc tự độngĐiện hàn: Nguồn điện tần số trung bình MD40.Phương pháp cho ăn: Xếp chồng kiểu kẹp để nạp nguyên liệu. Đang tải: Máy kẹp khí nén tải vật liệu đến vị trí hàn. |
Máy phát hiện độ kín khí áp suất tự độngKiểm tra áp suất: 10 thanh.Phương pháp kiểm tra: Tự động kiểm tra áp suất trong bể nước. |
| Chi tiết sản phẩm | Dịch vụ kỹ thuật |
| Dây chuyền sản xuất bộ tản nhiệt tấm thép Sơ đồ bố trí hoàn trả hình chữ U | Tuân thủ lấy khách hàng làm trung tâm và cung cấp cho công ty của bạn các dịch vụ trước và sau bán hàng toàn diện như lắp đặt, vận hành, đào tạo và bảo trì. |
|
Dịch vụ trước khi bán hàng: Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất và dịch vụ tư vấn kỹ thuật về thiết bị. |
| Kết quả sản xuất | Lắp đặt và vận hành: Theo hợp đồng, công ty chúng tôi sẽ vận chuyển thiết bị một cách an toàn đến địa điểm lắp đặt do người dùng chỉ định trong thời gian quy định và cử các kỹ sư dịch vụ kỹ thuật đến lắp đặt tại chỗ. Khi người dùng có các phụ tùng thay thế lắp đặt và vận hành cơ bản, kỹ sư dịch vụ kỹ thuật sẽ cài đặt và gỡ lỗi máy cho người dùng sử dụng, đảm bảo môi trường lắp đặt và vận hành gọn gàng, sạch sẽ và ngăn nắp. |
|
Đào tạo sau bán hàng: Công ty cung cấp đào tạo kỹ thuật miễn phí (tối thiểu 5 ngày) tại cơ sở của người mua hoặc trung tâm đào tạo của người bán. Các chủ đề chính bao gồm: -Kiểm soát việc sử dụng phần mềm -Quy trình bật/tắt nguồn -Cài đặt thông số bảng điều khiển và phần mềm -Vệ sinh và bảo trì máy cơ bản -Xử lý các lỗi phần cứng thường gặp -Các biện pháp phòng ngừa hoạt động Bảo trì thiết bị -Bảo hành một năm sau khi nghiệm thu cuối cùng; -Thời gian đáp ứng dịch vụ khách hàng trong vòng 24 giờ; - Hỗ trợ sửa chữa sau thời gian bảo hành. |
| KHÔNG | Tên | Vật liệu | Ghi chú |
| 1 | bảng điều khiển | Thép tấm cán nguội | độ dày 1,1mm |
| 2 | Tấm đối lưu | Thép tấm cán nguội | độ dày 0,3mm |
| 3 | Loại giao diện | Giao diện ren trong 4x G 1/2 | |
| 4 | Chiều dài sản phẩm | 400-3000 mm | |
| 5 | Chiều rộng sản phẩm | 300/400/500/600/900mm |
| KHÔNG | Tên thiết bị | Người mẫu | Số lượng | Đơn vị |
| 1 | Máy tải giàn khung | HJ-0-0 | 1 | bộ |
| 2 | Máy ép và tải vòng kênh nước | YZJ-0-0 | 1 | bộ |
| 3 | Máy tiện và lắp ráp 1 | FZJ-0-0 | 1 | bộ |
| 4 | Máy hàn định vị trước bảng điều khiển | DN75-2C | 1 | bộ |
| 5 | Máy hàn đa điểm giàn khung | 10*DN60-36C | 3 | bộ |
| 6 | Máy hàn điểm trước tấm đối lưu | 2*DN63-4C | 1 | bộ |
| 7 | Máy hàn đa điểm giàn tấm đối lưu | 4*DN63-16C | 3 | bộ |
| 8 | Băng tải chuyển hình chữ U | ZJG-0-0 | 1 | bộ |
| 9 | Máy hàn đường may hai đầu bên dài | 2*FVM300-2C | 1 | bộ |
| 10 | Máy hàn đường may cạnh ngắn hai đầu 1 | 2*FVM300-2C | 1 | bộ |
| 11 | Giàn máy hàn đường may cạnh ngắn hai đầu 2 | 2*FVM300-2C | 1 | bộ |
| 12 | Máy làm sạch và cắt tỉa hai mặt | XBJ-0-0 | 1 | bộ |
| 13 | Máy cắt | JCJ-0-0 | 1 | bộ |
| 14 | Máy cắt hồ quang bốn góc | QJJ-0-0 | 1 | bộ |
| 15 | Máy tiện và lắp ráp 2 | FZJ-0-0 | 1 | bộ |
| 16 | Máy hàn tự động ba đầu hai đầu | 2*MD80-2C | 1 | bộ |
| 17 | Hỗ trợ máy hàn móc tự động | 2*MD40-4C | 1 | bộ |
| 18 | Máy phát hiện độ kín khí áp suất tự động | JCJ-0-0 | 1 | bộ |
| 19 | Băng tải xả | SSJ-0-0 | 1 | bộ |
| Dự án | Thông số |
| Tổng công suất phân phối | 1600KVA (Tổng công suất sử dụng thực tế khoảng 1000KVA) |
| Áp suất nguồn khí | 0,6MPa |
| Áp lực nguồn nước | 0,15MPa ~ 0,30MPa |
| Yêu cầu nguồn khí nén | 1000L/phút |
| Tổng lưu lượng nước | 1200L/phút |
| Chiều dài sử dụng thiết bị * chiều rộng xấp xỉ. | 60m * 10m |
