Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn

Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn

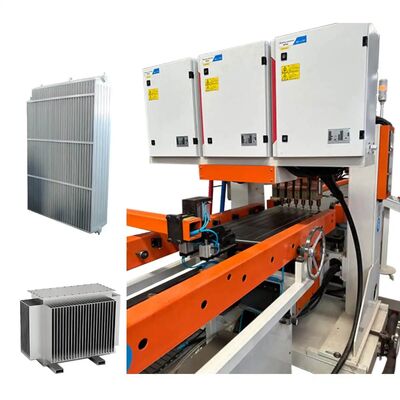

Fully automatic power transformer radiator production line, industrial manufacturing, factory direct sales, fully automatic radiator production line
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn

Hình ảnh lớn :  Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: TRINTFAR
Chứng nhận: CE
Số mô hình: FVM-170KVA
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 10000-50000 set
chi tiết đóng gói: HỘP GỖ
Thời gian giao hàng: Trong vòng 90 ngày kể từ ngày thanh toán cuối cùng
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 50 mỗi năm
Tiếp xúc

Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn

Sự miêu tả
Công suất máy móc:: 120m/phút Dịch vụ sau bảo hành: Hỗ trợ kỹ thuật video
Lớp tự động: Tự động Tình trạng: Mới
Điện áp: 220V/380V sức mạnh(w): 220-450KW
Tên: Dây chuyền sản xuất tản nhiệt tấm thép Trung Quốc hiệu quả cao Thành phần cốt lõi:: PLC, Động cơ, Vòng bi, Hộp số, Động cơ, Bình áp lực, Bánh răng,

Quy trình làm việc
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 0
Quy trình làm việc:Tháo cuộn → tạo hình cuộn → máy ép thủy lực → lật → hàn điểm đa điểm → hàn đường nối bên → hàn đầu → cắt cạnh → sản phẩm cuối cùng → máy xếp tấm tự động
Thiết bị chính
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 1
Trạm tạo hình cuộn
Tốc độ cuộn: 6-14 m/phút
Máy đấm đầu có áp suất điều chỉnh: máy ép thủy lực 315 tấn
Bộ mã hóa vòng quay & ổ đĩa servo cho độ chính xác chiều dài/kích thước của cánh tản nhiệt
Cơ cấu làm phẳng đảm bảo độ phẳng của từng chi tiết
Vật liệu chưa cuộn được đặt trên giá đỡ 5 tấn thông qua xe đẩy nạp & được cuộn thành các tấm
Hố đệm tùy chọn theo yêu cầu của khách hàng		 Trạm lật và ghép nối
Tốc độ băng tải: 5-15 m/phút
Lật cánh tản nhiệt 180°
Thiết bị lật: giá đỡ quay, giá đỡ lật, hệ thống truyền động, thiết bị lật, thiết bị đẩy, v.v.
Tấm đầu tiên đến vị trí cài đặt → được lật sang giá đỡ băng tải đối diện
Tấm thứ hai đến vị trí cài đặt → thiết bị đẩy di chuyển nó lên tấm đầu tiên, hoàn thành việc ghép nối
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 2
Trạm hàn điểm trước hai đầu
Hai bộ thiết bị áp lực hàn điểm
Công suất: 60 KVA
Sau khi lật & lắp ráp, máy hàn điểm trước căn chỉnh & cố định các chi tiết gia công để hàn điểm đa điểm		 Trạm hàn điểm đa điểm cổng trục
12 bộ thiết bị áp lực hàn điểm
Đầu hàn hai đầu, 6 điểm/hàng
Nguồn điện AC: 12 bộ
Công suất: 12 * 50 KVA Hàn hai hàng để cải thiện hiệu quả
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 3
Trạm hàn đường nối hai mặt
2 bộ máy hàn đường nối, bố trí đối xứng
4 bộ đầu áp lực hàn đường nối
2 bộ nguồn hàn tần số biến đổi
Công suất: 2 * 160 KVA
Áp suất tối đa: 12.000 N
Cơ cấu truyền động vi sai
Tốc độ hàn đường nối: 0-2,8 m/phút		 Trạm cắt và làm phẳng cuộn
Bao gồm hộp máy, thiết bị truyền động, thiết bị cắt, cơ cấu nghiền cạnh, cơ cấu làm phẳng, hệ thống điều khiển điện tử, hệ thống khí nén, v.v.
Đĩa cắt cuộn cắt cả hai mặt; đĩa cắt làm bằng thép hợp kim dụng cụ (chống va đập, chống mài mòn, tuổi thọ cao)
Tốc độ cắt cuộn: 2-6 m/phút
Công suất truyền động: 4 kW
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 4
Trạm đấm đầu
Bao gồm đế, cơ cấu nâng, khung đấm, khuôn đấm, xi lanh đấm, xi lanh nâng và trạm thủy lực
Được sử dụng để cắt các đầu thừa để đảm bảo căn chỉnh và nhất quán các cạnh
Khuôn đấm có cạnh vát để giảm lực đấm
Áp suất máy đấm: 160 T		 Trạm hàn hồ quang argon đầu cuối
2 bộ thiết bị, bố trí đối xứng
1 bộ để hàn đầu trước, 1 bộ để hàn đầu sau của chi tiết gia công
4 bộ nguồn hàn hồ quang argon Panasonic
Dải dòng điện: 5-315 A
Tốc độ hàn: 300-600 mm/phút
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 5 Trạm xếp pallet
Số lượng lưu trữ mỗi giá xếp pallet: 40 chiếc
Khoảng cách pallet: 45 mm
Phương pháp gắp: Kẹp xi lanh giữ vật liệu, bộ gắp xoay 90° để đặt lên giá đỡ
Phương pháp làm việc của xe đẩy vật liệu: Di chuyển bước servo, di chuyển đến vị trí tiếp theo sau khi đặt 1 chiếc, thay thế xe đẩy thủ công khi giá đỡ đầy
Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 6
Máy đấm ống đầu
Máy đấm ống đầu tự động định vị để tạo ra tối đa 40 cặp khe trên một ống (tối đa 40 tấm). Ống được cắt với 2 khe hình chữ nhật được tạo hình đặc biệt cho mỗi tấm. Hỗ trợ bên trong ngăn ngừa biến dạng trong quá trình đấm. Thời gian chu kỳ cho mỗi lần đấm: ~6 giây.
 Gá lắp ráp
Gá lắp ngang giúp lắp ráp các tấm tản nhiệt vào ống đầu. Các tấm được đặt vào gá đỡ tại Máy xếp tự động và sau đó vào gá. Một đầu được điều chỉnh thủ công theo chiều dài, trong khi đầu kia sử dụng máy ép thủy lực để giữ và định vị cho hàn điểm.		 Bàn hàn mặt bích
Gá lắp mặt bích có động cơ được thiết kế để căn chỉnh chính xác các mặt bích lắp trên đường tâm tản nhiệt. Với các điều chỉnh có động cơ cho chiều dài tấm và độ sâu lắp ráp, nó cho phép cấu hình lại nhanh chóng cho các thay đổi sản xuất. Định vị bằng động cơ servo đảm bảo các bộ phận lắp ráp chính xác.		 Bàn lật để lắp ráp hàn
Gá lật có động cơ được thiết kế để lật các bộ phận tản nhiệt cho việc lắp ráp tản nhiệt, sau khi hàn ống đầu từ một phía, sau đó lật tản nhiệt để hàn phía còn lại.

Thông tin khác

Chi tiết sản phẩm

Dịch vụ kỹ thuật
Dây chuyền sản xuất cánh tản nhiệt máy biến áp Trintfar Horse đáp ứng các tiêu chuẩn quốc tế và cung cấp giá cả kinh tế và cạnh tranh hơn.

Sơ đồ bố trí dây chuyền sản xuất cánh tản nhiệt máy biến áp hoàn toàn tự động


Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 7


Kết quả sản xuất

Dây chuyền sản xuất bộ tản nhiệt máy biến áp tự động hoàn toàn, sản xuất công nghiệp, bán hàng trực tiếp từ nhà máy, dây chuyền sản xuất bộ tản nhiệt tự động hoàn toàn 8
,
 Tuân thủ lấy khách hàng làm trung tâm và cung cấp cho công ty bạn các dịch vụ trước và sau bán hàng toàn diện như lắp đặt, vận hành thử, đào tạo và bảo trì.

Dịch vụ trước bán hàng: Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất khác nhau và dịch vụ tư vấn kỹ thuật cho thiết bị.

Lắp đặt và vận hành thử: Theo hợp đồng, công ty chúng tôi sẽ vận chuyển thiết bị đến địa điểm lắp đặt do người dùng chỉ định trong thời gian quy định một cách an toàn, và cử kỹ sư dịch vụ kỹ thuật đến lắp đặt tại chỗ. Khi người dùng có các bộ phận dự phòng cơ bản cho việc lắp đặt và vận hành thử, kỹ sư dịch vụ kỹ thuật sẽ lắp đặt và gỡ lỗi máy cho người dùng sử dụng, đảm bảo môi trường lắp đặt và vận hành thử gọn gàng, sạch sẽ và ngăn nắp.

Đào tạo sau bán hàng: Công ty cung cấp đào tạo kỹ thuật miễn phí (tối thiểu 5 ngày) tại địa điểm của người mua hoặc trung tâm đào tạo của người bán. Các chủ đề chính bao gồm:
  • -Sử dụng phần mềm điều khiển
  • -Quy trình bật/tắt nguồn
  • -Cài đặt thông số tấm và phần mềm
  • -Vệ sinh và bảo trì máy cơ bản
  • -Xử lý các lỗi phần cứng phổ biến
  • -Các biện pháp phòng ngừa khi vận hành

Bảo trì thiết bị

  • -Bảo hành một năm sau khi chấp nhận cuối cùng;
  • -Thời gian phản hồi dịch vụ khách hàng trong vòng 24 giờ;
  • -Sửa chữa có tính phí được cung cấp sau thời gian bảo hành.
Không Tên Mẫu mã Số lượng Bộ
1 Máy tháo cuộn tự động FJJ-0-0 1 Bộ
2 Máy tạo hình và cắt cuộn CXJ-0-0 1 Bộ
3 Máy lật và lắp ráp FZJ-0-0 1 Bộ
4 Máy hàn điểm trước hai đầu DN60-2C 1 Bộ
5 Máy hàn điểm cổng trục 12 đầu LM-12C 1 Bộ
6 Máy hàn đường nối hai mặt 2*FVM160-2C 1 Bộ
7 Máy cán và làm phẳng JPJ-0-0 1 Bộ
8 Máy đấm đầu CQJ-0-0 1 Bộ
9 Máy hàn hồ quang argon đầu cuối YHH-4C 2 Bộ
10 Máy xếp sản phẩm hoàn chỉnh MDJ-0-0 1 Bộ
11 Giá đỡ băng tải SSJ-0-0 10 Bộ

Danh sách hệ thống điều khiển

Khí nén Airtac
Điều khiển Mitsubishi hoặc Siemens
Hệ thống Servo Yaskawa
Vòng bi tuyến tính & Bộ truyền động THK
Thủy lực Yuci
Điện Siemens
