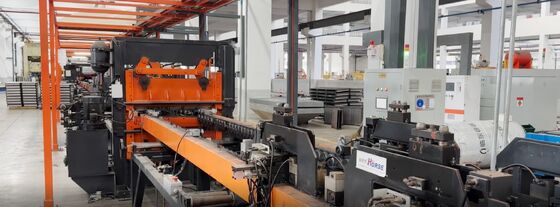

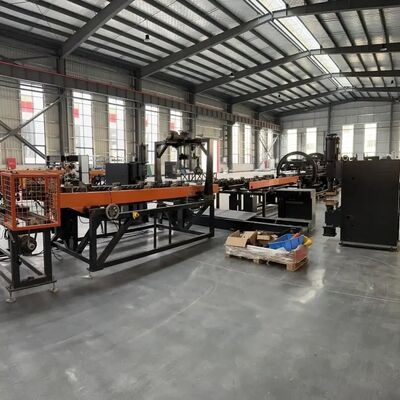

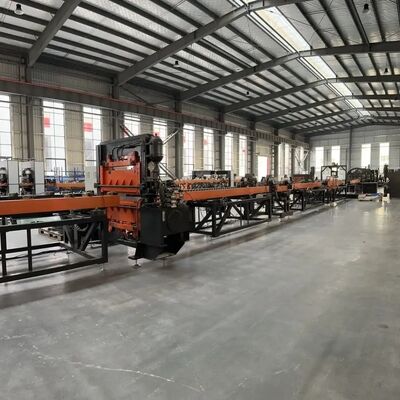

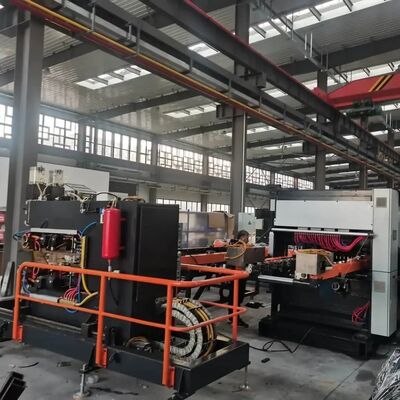

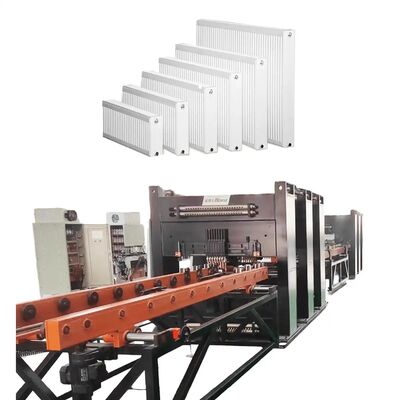

Đường dây sản xuất bộ tản nhiệt tấm thép hoàn toàn tự động

Hình ảnh lớn : Đường dây sản xuất bộ tản nhiệt tấm thép hoàn toàn tự động

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	TRINTFAR
Chứng nhận:	CE
Số mô hình:	FVM-170KVA

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	USD 10000-50000 set
chi tiết đóng gói:	Hộp gỗ
Thời gian giao hàng:	Trong vòng 90 ngày kể từ ngày thanh toán cuối cùng
Điều khoản thanh toán:	L/C, D/A, D/P, T/T
Khả năng cung cấp:	50 mỗi năm

Tiếp xúc

Đường dây sản xuất bộ tản nhiệt tấm thép hoàn toàn tự động

Sự miêu tả

Công suất máy móc::	120m/phút	Dịch vụ sau bảo hành:	Hỗ trợ kỹ thuật video
Lớp tự động:	Tự động	Tình trạng:	Mới
Điện áp:	220V/380V	sức mạnh(w):	220-450KW
Tên:	Dây chuyền sản xuất tản nhiệt tấm thép Trung Quốc hiệu quả cao	Thành phần cốt lõi::	PLC, Động cơ, Vòng bi, Hộp số, Động cơ, Bình áp lực, Bánh răng,

Mô tả sản phẩm

Dòng công việc

Luồng công việc:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Thiết bị chính

Máy tải truss bảng

Nạp bằng tay các vật liệu xếp chồng lên xe nền thức ăn bằng cách sử dụng xe đẩy, với hai vị trí đặt vật liệu ở mỗi bên.
Truss gripper tự động nắm lấy vật liệu từ cả hai bên của xe tấm và đặt chúng trên dây chuyền vận chuyển.
Cơ chế định vị kẹp trung tâm sắp xếp bảng điều khiển trên máy vận chuyển.
Cơ chế chạy bằng servo di chuyển bảng đến máy hàn trước điểm để hàn điểm ở cả hai bên.

Máy nạp và ép vòng kênh nước

Vòng đường thủy sử dụng đĩa truyền động với hệ thống hai đường.
Hai đầu nén ở mỗi bên nén các vòng dẫn nước ở phía trước và phía sau.
Chuyển tiếp vật liệu sử dụng chế độ cho ăn cuộn.

Máy quay và lắp ráp

Nhanh và chính xác.
Chuỗi chất lượng cao cho truyền tải; Động cơ giảm 400W như động cơ.
Động cơ giảm bánh răng với cảm biến cho vị trí quay chính xác.
Điều khiển tự động, không có can thiệp bằng tay.
Bao gồm cơ thể quay, thiết bị tải, bảng điều khiển điện, hệ điều hành và hàng rào an toàn.và vận chuyển vật liệu hiệu quả giữa các hoạt động.

Máy hàn vị trí trước bảng điều khiển

Bảng tự động chảy đến vị trí dừng hàn trên kệ vận chuyển, và các thợ hàn ở cả hai bên bắt đầu hàn trước điểm.Sử dụng 1 bộ nguồn cung cấp điện AC DN75.

Máy hàn nhiều điểm trên cổng bảng

3 máy hàn nhiều điểm gantry để hàn. Mỗi đơn vị có 18 bộ khớp hàn xi lanh. Nguồn điện hàn xoay để hàn một hàng khớp hàn tại một thời điểm.Tốc độ cao servo liên kết stepper cung cấp cho các gripper phía trước để cung cấp cho các tấm kênh nước.

Máy hàn trước điểm tấm truyền

Bảng đối lưu được tải bằng tay lên hướng dẫn công cụ trực tuyến.Vật liệu đẩy bằng tay vào hàng đầu tiên của các vị trí được định trước để hànThiết bị tự động di chuyển cho các điểm hàn còn lại.

Máy hàn nhiều điểm bằng tấm đối lưu

Đường đi đã được đặt trước:Bảng đối lưu theo đường dẫn đặt trước vào hướng dẫn công cụ.
Ống hàn cổng hai:2 máy hàn nhiều điểm.
Các khớp khí:16 bộ mỗi đơn vị.
Nguồn cung cấp điện AC:AC & một mặt cho hàn hàng.
Servo Stepper:Tốc độ cao servo stepper cung cấp pin cho đĩa kênh nước.

Máy vận chuyển đường dây hình U

Sử dụng kệ vận chuyển cuộn để chuyển vật liệu theo bố cục hình U.
Tiết kiệm không gian: Hình U tiết kiệm không gian, tối ưu hóa quy trình.
Dễ sử dụng:Phạm vi làm việc nhỏ hơn, thuận tiện, giảm cường độ.

Máy hàn đường dài hai đầu

Đồng thời hàn:Vũ cả hai bên cùng một lúc.
Nguồn cung cấp điện:300KVA AC tần số trung bình cho hàn lâu dài ổn định.

Máy hàn đường vòm hai đầu đường vòm 2 Set

Sử dụng nguồn điện hàn AC tần số trung bình để đảm bảo hàn ổn định cao trong một thời gian dài.

Máy làm sạch và cắt tỉa hai mặt

Làm sạch và cắt các sản phẩm hàn mặt dài.

Máy cắt râu

Quá trình cắt:Thực hiện cắt trên các vật liệu cần thiết.
Vật liệu cắt:Lưỡi dao thép trắng.
Phương pháp cắt:Cắt kéo.

Máy cắt cung bốn góc

Hình dạng góc:Cắt các góc sắc để tạo ra các cạnh tròn.
Vật liệu cắt:Thép trắng.
Phương pháp cắt:Đấm bằng thủy lực.

Máy hàn tự động hai đầu ba chiều

Năng lượng hàn:Nguồn nguồn điện MD80 tần số trung bình.
Dòng chảy vật liệu:Các kênh hai mặt để đậu và quay.Phương pháp vận chuyển:Bảng dây chuyền cho vận chuyển vật liệu ở ba chiều.Nạp tự động:Định vị kẹp và hàn để hoạt động chính xác.

Máy hàn tự động móc hỗ trợ

Năng lượng hàn:Nguồn nguồn điện MD40 tần số trung bình.
Phương pháp cho ăn:Đặt chồng loại clip để cho vật liệu ăn.
Lắp đặt:Máy cầm khí nạp vật liệu vào vị trí hàn.

Máy phát hiện độ kín khí áp suất tự động

Áp suất thử nghiệm:10 bar.
Phương pháp thử nghiệm:Kiểm tra áp suất tự động trong bể nước.

Thông tin khác

Chi tiết sản phẩm

Dịch vụ kỹ thuật

Sơ đồ bố cục quay trở lại hình chữ U của dây chuyền sản xuất bộ tản nhiệt tấm thép

Tiếp tục tập trung vào khách hàng và cung cấp cho công ty của bạn các dịch vụ toàn diện trước bán hàng và sau bán hàng như lắp đặt, đưa vào sử dụng, đào tạo và bảo trì.

Dịch vụ trước bán hàng:Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất khác nhau và các dịch vụ tư vấn kỹ thuật cho thiết bị.

Kết quả sản xuất

Lắp đặt và đưa vào sử dụng:Theo hợp đồng, công ty của chúng tôi sẽ vận chuyển an toàn thiết bị đến vị trí lắp đặt do người dùng chỉ định trong thời gian xác định,và gửi kỹ sư dịch vụ kỹ thuật để lắp đặt nó tại chỗKhi người dùng có các bộ phận phụ tùng cơ bản lắp đặt và đưa vào sử dụng, kỹ sư dịch vụ kỹ thuật sẽ lắp đặt và gỡ lỗi máy cho người dùng sử dụng,đảm bảo rằng môi trường trang web lắp đặt và đưa vào sử dụng là gọn gàng, sạch sẽ và trật tự.

Đào tạo sau bán hàng:Công ty cung cấp đào tạo kỹ thuật miễn phí (ít nhất 5 ngày) tại trang web của người mua hoặc trung tâm đào tạo của người bán.
- Kiểm soát việc sử dụng phần mềm - Quy trình bật/tắt điện
- Panel và cài đặt tham số phần mềm
- Làm sạch và bảo trì máy cơ bản
-Làm việc với các lỗi phần cứng phổ biến
- Các biện pháp phòng ngừa hoạt động
Bảo trì thiết bị
- Một năm bảo hành sau khi chấp nhận cuối cùng;
- Thời gian phản hồi dịch vụ khách hàng là trong vòng 24 giờ;
- Sửa chữa trả tiền được cung cấp sau thời gian bảo hành.

Không	Tên	Vật liệu	Chú ý
1	Panel	Bảng thép cán lạnh	1.1mm độ dày
2	Bảng đối lưu	Bảng thép cán lạnh	0Độ dày 0,3mm
3	Loại giao diện		4x G 1/2 giao diện sợi nội bộ
4	Chiều dài sản phẩm		400-3000 mm
5	Chiều rộng sản phẩm		300/400/500/600/900mm

Danh sách cấu hình thiết bị

Không	Tên thiết bị	Mô hình	Số lượng	Đơn vị
1	Máy tải truss bảng	HJ-0-0	1	tập hợp
2	Máy nạp và ép vòng kênh nước	YZJ-0-0	1	tập hợp
3	Máy quay và lắp ráp 1	FZJ-0-0	1	tập hợp
4	Máy hàn vị trí trước bảng điều khiển	DN75-2C	1	tập hợp
5	Máy hàn nhiều điểm trên cổng bảng	10*DN60-36C	3	tập hợp
6	Máy hàn trước điểm tấm truyền	2*DN63-4C	1	tập hợp
7	Máy hàn nhiều điểm bằng tấm đối lưu	4*DN63-16C	3	tập hợp
8	Máy vận chuyển đường dây hình U	ZJG-0-0	1	tập hợp
9	Máy hàn đường dài hai đầu	2*FVM300-2C	1	tập hợp
10	Máy hàn sợi đường ngắn hai đầu 1	2*FVM300-2C	1	tập hợp
11	Máy hàn đường vòm hai đầu đường vòm 2	2*FVM300-2C	1	tập hợp
12	Máy làm sạch và cắt tỉa hai mặt	XBJ-0-0	1	tập hợp
13	Máy cắt râu	JCJ-0-0	1	tập hợp
14	Máy cắt cung bốn góc	QJJ-0-0	1	tập hợp
15	Máy quay và lắp ráp 2	FZJ-0-0	1	tập hợp
16	Máy hàn tự động hai đầu ba chiều	2*MD80-2C	1	tập hợp
17	Máy hàn tự động móc hỗ trợ	2*MD40-4C	1	tập hợp
18	Máy phát hiện độ kín khí áp suất tự động	JCJ-0-0	1	tập hợp
19	Máy vận chuyển xả	SSJ-0-0	1	tập hợp

Cấu hình nước, điện và khí

Dự án	Các thông số
Tổng phân phối điện	1600KVA (Sức mạnh tổng thể thực tế được sử dụng là khoảng 1000KVA)
Áp suất nguồn khí	0.6MPa
Áp lực nguồn nước	0.15MPa~0.30MPa
Yêu cầu về nguồn khí nén	1000L/phút
Tổng lưu lượng nước	1200L/min
Chiều dài sử dụng thiết bị * chiều rộng khoảng.	60m*10m
