Dây chuyền sản xuất khung IBC Tonneau (Trang bị máy uốn / Robot xếp pallet) Hướng dẫn vận hành / Hướng dẫn vận hành tự động hóa

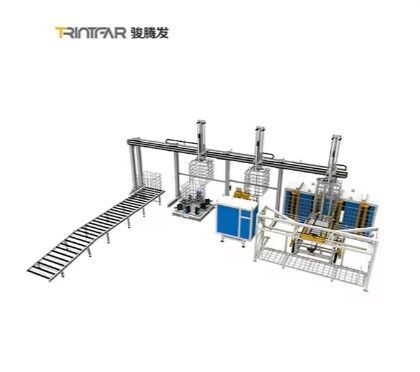

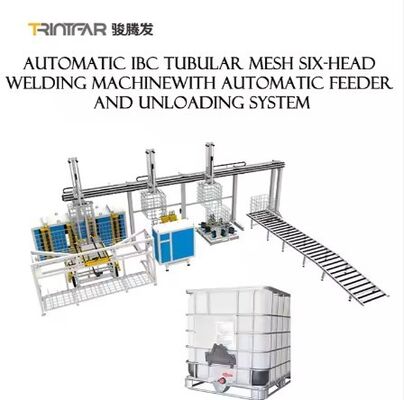

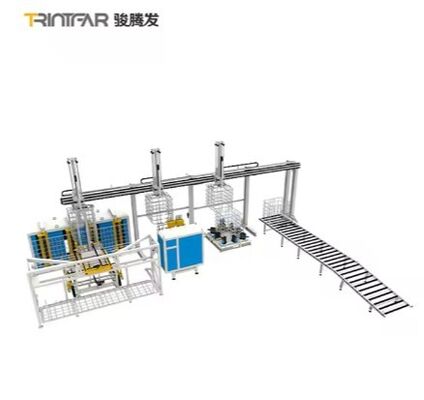

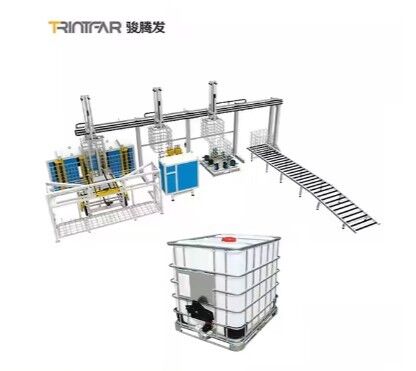

Hình ảnh lớn : Dây chuyền sản xuất khung IBC Tonneau (Trang bị máy uốn / Robot xếp pallet) Hướng dẫn vận hành / Hướng dẫn vận hành tự động hóa

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Trintfar
Chứng nhận:	CE

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	10000~80000
chi tiết đóng gói:	Giá đỡ bằng gỗ/vỏ gỗ
Thời gian giao hàng:	60 ~ 90
Điều khoản thanh toán:	L/C, D/A, D/P, T/T

Tiếp xúc

Dây chuyền sản xuất khung IBC Tonneau (Trang bị máy uốn / Robot xếp pallet) Hướng dẫn vận hành / Hướng dẫn vận hành tự động hóa

Sự miêu tả

Cấu hình công suất:	150-200pcs/8h	Người vận hành:	Dòng thủ công （7-8 người） Dòng tự động （5-6 người）
Phân phối năng lượng thiết bị:	550kW	Yêu cầu không khí:	1.1m³/phút
Yêu cầu về nước:	10-25m³/h

Quy trình

Quy trình:

Xử lý khung:Hàn khung → Uốn khung → Ống → Lắp và Khóa → Đột và Tạo Lỗ Khung

Xử lý đế:Máy uốn ống đế → Hàn đế

Thiết bị chính

Máy xử lý khung

Máy hàn khung

Hiệu quả hàn:45 giây/cái

Cấu trúc giàn gia cườngđể có độ cứng cao và hoạt động ổn định.

Nguồn điện biến tần tần số trung bìnhđể hàn tiết kiệm năng lượng.

6 Đầu hàn & Hệ thống nguồn, mỗi đầu có điều chỉnh dòng điện độc lập để đảm bảo các điểm hàn đáng tin cậy.

Thiết kế cấp liệu hai lớpđể hoạt động liên tục: trong khi một bộ cấp liệu hàn, bộ còn lại nạp vật liệu.

Hàn bước tự độngvới băng tải bước servo để định vị chính xác.

Tự động tháo khuôn: Xi lanh đẩy sau khi hàn để chuẩn bị dỡ hàng.

Tự động dỡ hàng: Gắp điều khiển bằng servo di chuyển sản phẩm đã hàn đến vị trí được chỉ định, giảm nhân công và cải thiện hiệu quả.Bộ cấp liệu dỡ hàng xoay 90°để dễ dàng vận chuyển.

Máy uốn khung

Xử lý toàn khungđể có độ chính xác uốn cao, hoạt động ổn định và hiệu quả. Uốn một khung sau mỗi 15-20 giây.

Hệ thống cân bằng uốn đặc biệtđảm bảo độ chính xác đường chéo của khung.

Điều khiển HMI + PLCđể tự động hóa cao.

Tùy chọn Robotđể tự động nạp/dỡ, giảm nhân sự.

Thay khuôn nhanhđể uốn các loại ống khác nhau.

Hệ thống thủy lực servovới phản ứng nhanh, quán tính thấp và độ chính xác cao.

Thiết kế mô-đuncho phép tùy chỉnh tự động hóa dựa trên nhu cầu của khách hàng.

Máy khóa khung

Hiệu quả và Chất lượng:Quá trình khóa mất khoảng 25-30 giây để hoàn thành.

Khung máyđược xử lý như một thể thống nhất để có độ chính xác lắp cao, khóa chắc chắn, hoạt động ổn định và hiệu quả.

Điều khiển HMI + PLCđể tự động hóa cao.

Tùy chọn Robotđể tự động nạp/dỡ, giảm nhân sự.

Thay khuôn nhanhđể đáp ứng các yêu cầu về ống khóa khác nhau với việc thay khuôn dễ dàng.

Hệ thống thủy lực servovới phản ứng nhanh, quán tính thấp và độ chính xác cao.

Thiết kế mô-đuncho phép tùy chỉnh tự động hóa dựa trên nhu cầu của khách hàng.

Máy đột và tạo lỗ

Hiệu quả và Chất lượng:Quá trình khóa mất khoảng 25-30 giây để hoàn thành.

Khung máy: Xử lý toàn thân để có độ chính xác cao, hoạt động ổn định và hiệu quả.

Hệ thống điều khiển: HMI + PLC để tự động hóa cao.

Robot: Tùy chọn để tự động nạp/dỡ, giảm nhân sự.

Thay khuôn nhanh: Dễ dàng thay thế khuôn để đáp ứng nhu cầu đột ống khác nhau.

Hệ thống thủy lực servo: Phản ứng nhanh, quán tính thấp và độ chính xác cao.

Thiết kế mô-đun: Tự động hóa tùy chỉnh dựa trên nhu cầu của khách hàng.

Máy xử lý đế

Máy uốn ống đế

Máy hàn ống đế

Thiết kế: Cấu trúc nằm ngang với 7 đầu hàn để hàn khung đế. Người vận hành chỉ cần nạp/dỡ; hàn tự động.

Nguồn: 3 bộ MF DC 160KVA.

Lợi ích: Cải thiện chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí và loại bỏ sự không ổn định do hàn thủ công. Tự động hóa và hiệu quả sản xuất cao hơn.

Thông tin khác

Chi tiết sản phẩm

Sơ đồ bố trí dây chuyền sản xuất khung lồng IBC

Dây chuyền sản xuất khung IBC Tonneau (Trang bị máy uốn / Robot xếp pallet) Hướng dẫn vận hành / Hướng dẫn vận hành tự động hóa 10

Kết quả sản xuất

Dây chuyền sản xuất khung IBC Tonneau (Trang bị máy uốn / Robot xếp pallet) Hướng dẫn vận hành / Hướng dẫn vận hành tự động hóa 12

Danh sách cấu hình thiết bị

STT	Tên thiết bị	Đơn vị	Số lượng	Chức năng chính
1	Máy hàn giàn lưới	Đơn vị	1	Hàn đa điểm lưới
2	Máy cấp liệu tự động lưới	Bộ	1	Tự động nạp ống dài và ngắn
3	Robot gắp vật liệu lưới	Đơn vị	1	Dỡ lưới (xếp chồng)
4	Máy uốn bốn trục	Bộ	1	Uốn và tạo hình lưới với đầu co ngót
5	Máy khóa	Bộ	1	Uốn và khóa liên động của lưới
6	Máy đột dập làm phẳng	Bộ	1	Đột và cắt ống đáy dưới khung
7	Robot khung	Bộ	1	Ba robot di chuyển lên xuống để gắp khung
8	Máy hàn chân thép	Bộ	1	Hàn chân thép của khung đáy
9	Robot gắp vật liệu máy hàn chân thép	Bộ	1	Lấy ra, chuyển và xếp chồng khung đáy sau khi hàn
10	Máy kín khí tự động	Bộ	1	Kiểm tra độ kín của lớp lót
11	Máy uốn đôi tự động cho ống đáy	Bộ	1	Co ngót, dập nổi và uốn ống đáy
12	Bàn thử nghiệm rung	Bộ	1	Kiểm tra độ bền và bảo vệ của thùng IBC
