Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa
IBC Tonne Bucket Frame Production Line with Bending Machine Operating Manual / Automation Operation Guide

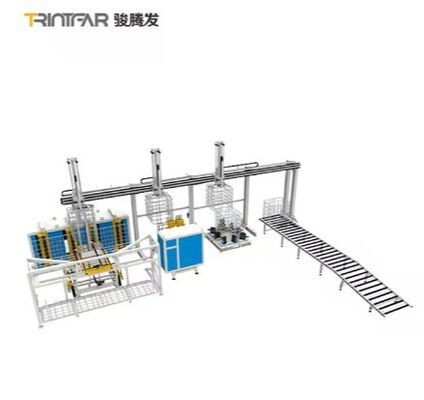

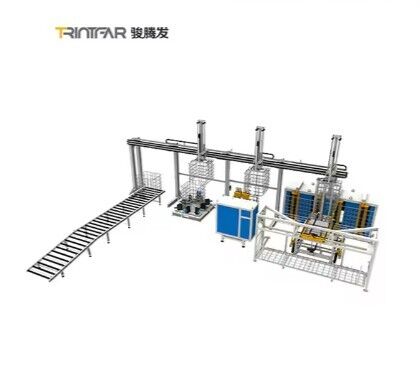

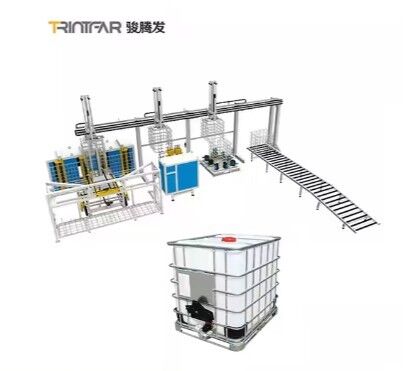

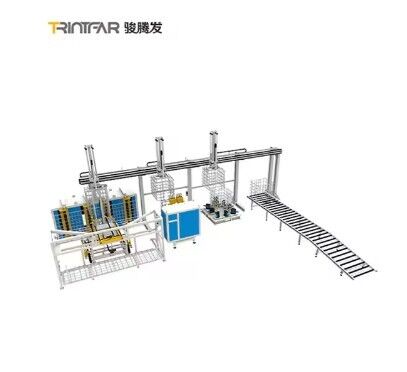

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa

Hình ảnh lớn :  Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Trintfar
Chứng nhận: CE
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: 10000~80000
chi tiết đóng gói: Giá đỡ bằng gỗ/vỏ gỗ
Thời gian giao hàng: 60 ~ 90
Điều khoản thanh toán: L/C, D/A, D/P, T/T
Tiếp xúc

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa

Sự miêu tả
Cấu hình công suất: 150-200pcs/8h Người vận hành: Dòng thủ công （7-8 người） Dòng tự động （5-6 người）
Phân phối năng lượng thiết bị: 550kW Yêu cầu không khí: 1.1m³/phút
Yêu cầu về nước: 10-25m³/h

Dòng công việc



Luồng công việc:

Xử lý khung hình:hàn khung → uốn cong khung → ống → chèn và khóa → đâm khung và làm lỗ

Xử lý cơ sở:Máy uốn cong ống cơ sở → hàn cơ sở

Thiết bị chính



Máy chế biến khung

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 1

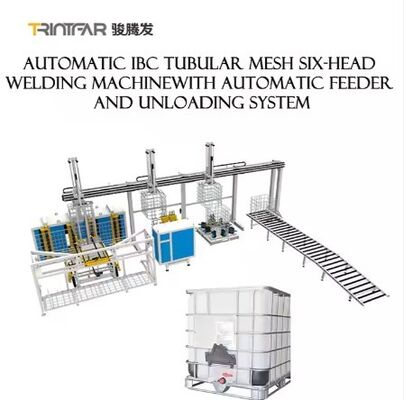

Máy hàn khung

Hiệu quả hàn:45 giây/phần

Cấu trúc Gantry tăng cườngcho độ cứng cao và hoạt động ổn định.

Nguồn cung cấp điện biến tần trung bìnhcho hàn tiết kiệm năng lượng.

6 Đầu hàn và hệ thống điện, mỗi người có điều chỉnh dòng điện độc lập cho các điểm hàn đáng tin cậy.

Thiết kế bộ cấp độ hai lớpcho hoạt động liên tục: trong khi một bộ cấp nước hàn, bộ cấp khác nạp vật liệu.

Ống hàn tự độngvới dây đai bước chạy bằng máy chủ để định vị chính xác.

Xóa hình tự động: Thùng phun ra sau khi hàn để chuẩn bị để thả.

Tải tự động: Máy cầm được điều khiển bằng servo di chuyển sản phẩm hàn đến vị trí được chỉ định, giảm lao động và cải thiện hiệu quả.90° Rotating Unloading Feederđể dễ dàng vận chuyển.

Máy cong khung

Xử lý toàn khung hìnhĐể có độ chính xác cao, hoạt động ổn định và hiệu quả.

Hệ thống cân bằng uốn cong đặc biệtđảm bảo độ chính xác đường chéo khung.

HMI + điều khiển PLCcho tự động hóa cao.

Tùy chọn điều khiểncho việc tải/dỡ hàng tự động, giảm nhân viên.

Sự thay đổi nấm mốc nhanhđể uốn cong các ống khác nhau.

Hệ thống thủy lực servovới phản ứng nhanh, quán tính thấp, và độ chính xác cao.

Thiết kế mô-đuncho phép tùy chỉnh cho tự động hóa dựa trên nhu cầu của khách hàng.

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 2
Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 3

Máy khóa khung

Hiệu quả và Chất lượng:Quá trình khóa mất khoảng 25-30 giây để hoàn thành.

Khung máyđược xử lý như một toàn thể cho độ chính xác chèn cao, khóa mạnh, hoạt động ổn định và hiệu quả.

HMI + điều khiển PLCcho tự động hóa cao.

Tùy chọn điều khiểncho việc tải/dỡ hàng tự động, giảm nhân viên.

Sự thay đổi nấm mốc nhanhđể đáp ứng các yêu cầu ống khóa khác nhau với thay thế khuôn dễ dàng.

Hệ thống thủy lực servovới phản ứng nhanh, quán tính thấp, và độ chính xác cao.

Thiết kế mô-đuncho phép tùy chỉnh tự động hóa dựa trên nhu cầu của khách hàng.

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 5

Máy đâm và tạo lỗ

Hiệu quả và Chất lượng:Quá trình khóa mất khoảng 25-30 giây để hoàn thành.

Khung máy: Xử lý toàn bộ cơ thể để hoạt động chính xác cao, ổn định và hiệu quả.

Hệ thống điều khiển: HMI + PLC cho tự động hóa cao.

Máy điều khiển: Tùy chọn tải / dỡ hàng tự động, giảm nhân viên.

Sự thay đổi nấm mốc nhanh: Dễ dàng thay thế khuôn để đáp ứng các nhu cầu đâm ống khác nhau.

Hệ thống thủy lực servo: Phản ứng nhanh, quán tính thấp và chính xác cao.

Thiết kế mô-đun: Tự động hóa tùy chỉnh dựa trên nhu cầu của khách hàng.

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 6

Máy chế biến cơ sở

Máy uốn cong ống cơ sở

Máy hàn ống cơ sở

Thiết kế: Cấu trúc ngang với 7 đầu hàn để hàn khung cơ sở.

Sức mạnh: 3 bộ MF DC 160KVA.

Lợi ích: Cải thiện chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí và loại bỏ sự bất ổn do hàn bằng tay. Tự động hóa và hiệu quả sản xuất cao hơn.

Thông tin khác



Chi tiết sản phẩm

IBC Cage Frame dây chuyền sản xuất Layout Diagram

Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 10Dây chuyền sản xuất khung thùng IBC (Tấn) với Hướng dẫn vận hành máy uốn / Hướng dẫn vận hành tự động hóa 11

Kết quả sản xuất

Danh sách cấu hình thiết bị

Không Tên thiết bị Đơn vị Số lượng Chức năng chính
1 Máy hàn cổng lưới Đơn vị 1 hàn nhiều điểm lưới
2 Máy cho ăn tự động lưới Đặt 1 Lắp đặt tự động các ống dài và ngắn
3 Máy điều khiển lấy vật liệu lưới Đơn vị 1 Thả lưới (đặt chồng)
4 Máy uốn bốn trục Đặt 1 Xoắn và hình thành lưới với đầu co lại
5 Máy khóa Đặt 1 Cửa và khóa lưới
6 Máy đâm phẳng Đặt 1 Đổ và cắt ống đáy dưới khung
7 Máy điều khiển khung Đặt 1 Ba điều khiển di chuyển lên và xuống để nắm lấy khung hình
8 Máy hàn chân thép Đặt 1 Phương pháp hàn chân thép của khung đáy
9 Máy hàn chân thép lấy vật liệu thao tác Đặt 1 Lấy, chuyển và xếp chồng khung dưới sau khi hàn
10 Máy kín không khí tự động Đặt 1 Kiểm tra độ kín của lớp lót
11 Máy uốn gấp đôi tự động cho ống đáy Đặt 1 Thu nhỏ, đúc và uốn cong ống đáy
12 Bàn thử rung động Đặt 1 Kiểm tra độ chắc và bảo vệ thùng IBC
