Thông tin chi tiết sản phẩm:
|
| Điện áp đầu vào: | 380 ± 10% (ba pha) 50Hz | nguồn điện đầu vào: | 2x250kva |
|---|---|---|---|
| Điện áp thứ cấp: | 11,3V | Dòng điện ngắn tối đa: | 50kA |
| Vật liệu chống điện: | Công suất đầu vào cho điện trở cách điện thân máy bay ≥ 2,5mΩ | Môi trường làm việc: | Nhiệt độ ≤40ºC, độ ẩm 90% |
| Mô hình xi lanh: | Φ160*80 |
Quy trình
Quy trình làm việc: Máy nạp giàn panel → Máy nạp và ép vòng kênh nước → Máy lật và lắp ráp 1 → Máy hàn định vị trước panel → Máy hàn đa điểm gantry panel → Máy hàn định vị trước tấm đối lưu → Máy hàn đa điểm gantry tấm đối lưu → Băng tải chuyển U → Máy hàn đường nối hai đầu cạnh dài → Máy hàn đường nối hai đầu cạnh ngắn gantry 1 → Máy hàn đường nối hai đầu cạnh ngắn gantry 2 → Máy làm sạch và cắt tỉa hai mặt → Máy cắt → Máy cắt cung bốn góc → Máy lật và lắp ráp 2 → Máy hàn tự động ba hướng hai đầu → Máy hàn tự động móc treo → Máy phát hiện độ kín khí áp suất tự động → Băng tải xả
Thiết bị chính
|
Máy nạp giàn panel Nạp thủ công vật liệu xếp chồng lên xe nạp bằng cần cẩu, với hai vị trí đặt vật liệu ở mỗi bên. Kẹp giàn tự động gắp vật liệu từ cả hai bên của xe tấm và đặt chúng lên dây chuyền băng tải. Cơ cấu định vị kẹp trung tâm căn chỉnh panel trên băng tải. Cơ cấu dẫn động servo di chuyển tấm đến máy hàn định vị trước để hàn điểm ở cả hai bên. |
| Máy nạp và ép vòng kênh nước Vòng kênh nước sử dụng nạp bằng tấm rung với hệ thống hai rãnh. Hai đầu ép ở mỗi bên ép các vòng kênh nước ở mặt trước và mặt sau. Truyền vật liệu sử dụng nạp bằng con lăn có động cơ. |
|
|
Máy lật và lắp ráp Lật nhanh chóng và chính xác. Xích chất lượng cao để truyền động; động cơ giảm tốc 400W làm bộ truyền động. Động cơ giảm tốc bánh răng với cảm biến để định vị lật chính xác. Điều khiển tự động, không cần can thiệp thủ công. Bao gồm thân lật, thiết bị nạp, bảng điều khiển điện, hệ điều hành và hàng rào an toàn. Thích ứng với các yêu cầu lật sản phẩm khác nhau, đảm bảo việc chuyển vật liệu an toàn, trơn tru và hiệu quả giữa các hoạt động. |

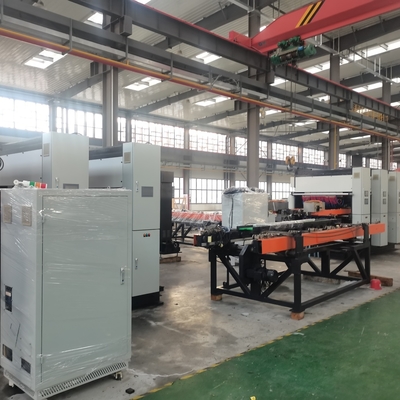

| Máy hàn định vị trước panel Panel tự động di chuyển đến vị trí dừng hàn trên giá đỡ băng tải và thợ hàn ở cả hai bên bắt đầu hàn định vị trước. Chỉ cần hàn định vị trước cho một hàng. Sử dụng 1 bộ nguồn AC DN75. |
|
|

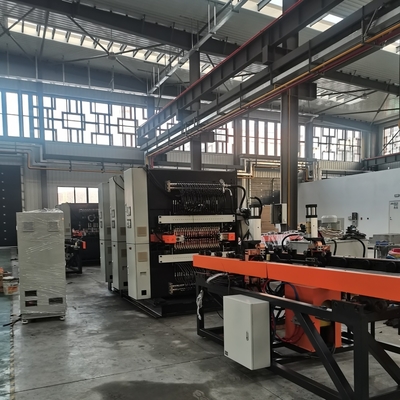

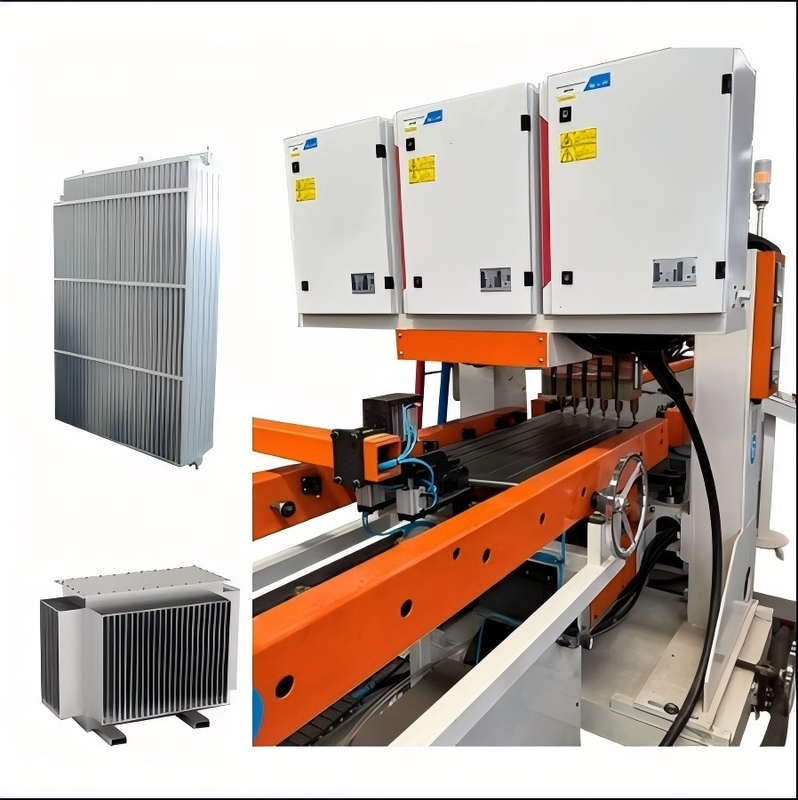

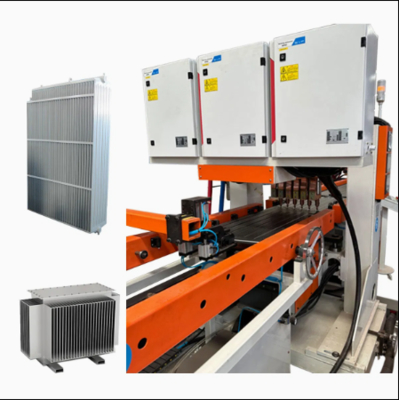

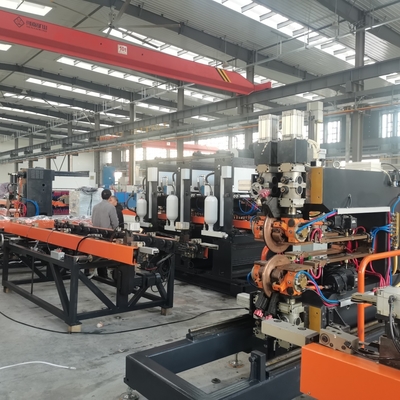

Máy hàn đa điểm gantry panel 3 máy hàn đa điểm gantry để hàn. Mỗi đơn vị có 18 bộ khớp hàn xi lanh. Nguồn hàn AC để hàn một hàng mối hàn tại một thời điểm. Servo liên kết tốc độ cao bước tiến kẹp về phía trước để cung cấp tấm kênh nước. |
| Máy hàn định vị trước tấm đối lưu Tấm đối lưu được nạp thủ công lên hướng dẫn dụng cụ trực tuyến. Hàn bằng máy hàn định vị trước 4 đầu gantry. Vật liệu được đẩy thủ công vào hàng đầu tiên của các vị trí định vị trước để hàn. Thiết bị tự động dịch chuyển cho các điểm hàn còn lại. |
|
|
Máy hàn đa điểm gantry tấm đối lưu Đường dẫn đặt trước: Tấm đối lưu đi theo đường dẫn đặt trước vào hướng dẫn dụng cụ. Hàn Gantry kép: 2 máy hàn đa điểm gantry. Khớp khí nén: 16 bộ trên mỗi đơn vị. Nguồn AC: AC & một mặt để hàn hàng. Servo bước: Servo bước tốc độ cao cấp liệu kẹp cho tấm kênh nước. |
| Băng tải chuyển U Sử dụng giá đỡ băng tải con lăn để chuyển vật liệu theo bố cục hình chữ U. Hiệu quả không gian: Hình chữ U tiết kiệm không gian, tối ưu hóa quy trình. Dễ vận hành: Phạm vi làm việc nhỏ hơn, tiện lợi, giảm cường độ. |
|
|
Máy hàn đường nối hai đầu cạnh dài Hàn đồng thời: Hàn cả hai cạnh dài cùng một lúc. Nguồn điện: Tần số trung bình AC 300KVA để hàn ổn định trong thời gian dài. |
| Máy hàn đường nối hai đầu cạnh ngắn gantry 2 Bộ Sử dụng nguồn hàn AC tần số trung bình để đảm bảo hàn ổn định cao trong thời gian dài. |
|
|
Máy làm sạch và cắt tỉa hai mặt Làm sạch và cắt tỉa các sản phẩm được hàn cạnh dài. |
| Máy cắt Quá trình cắt: Thực hiện cắt trên các vật liệu yêu cầu. Vật liệu dao cắt: Lưỡi thép trắng. Phương pháp cắt: Cắt kéo. |
|
|
Máy cắt cung bốn góc Tạo hình góc: Cắt các góc nhọn để tạo thành các cạnh tròn. Vật liệu dao cắt: Thép trắng. Phương pháp cắt: Đột thủy lực. |
| Máy hàn tự động ba hướng hai đầu Nguồn hàn: Nguồn điện tần số trung bình MD80. Luồng vật liệu: Kênh hai mặt để kết nối và lật. Phương pháp vận chuyển: Tấm xích để vận chuyển vật liệu theo ba hướng. Nạp tự động: Kẹp và định vị hàn để vận hành chính xác. |
|
|
Máy hàn tự động móc treo Nguồn hàn: Nguồn điện tần số trung bình MD40. Phương pháp nạp: Xếp chồng kiểu kẹp để nạp vật liệu. Nạp: Kẹp khí nén nạp vật liệu vào vị trí hàn. |
| Máy phát hiện độ kín khí áp suất tự động Kiểm tra áp suất: 10 bar. Phương pháp kiểm tra: Kiểm tra áp suất tự động trong bể nước. |
|
Thông tin khác
| Chi tiết sản phẩm | Dịch vụ kỹ thuật |
| Sơ đồ bố trí trả về hình chữ U của dây chuyền sản xuất bộ tản nhiệt panel thép | Tuân thủ định hướng khách hàng và cung cấp cho công ty bạn các dịch vụ trước và sau bán hàng toàn diện như lắp đặt, vận hành, đào tạo và bảo trì. |
|
Dịch vụ trước bán hàng:Trước khi ký hợp đồng, công ty cung cấp cho khách hàng các giải pháp quy trình sản xuất và dịch vụ tư vấn kỹ thuật khác nhau cho thiết bị. Lắp đặt và vận hành:Theo hợp đồng, công ty chúng tôi sẽ vận chuyển an toàn thiết bị đến địa điểm lắp đặt do người dùng chỉ định trong thời gian quy định và cử kỹ sư dịch vụ kỹ thuật đến lắp đặt tại chỗ. Khi người dùng có các bộ phận dự phòng lắp đặt và vận hành cơ bản, kỹ sư dịch vụ kỹ thuật sẽ lắp đặt và gỡ lỗi máy để người dùng sử dụng, đảm bảo môi trường lắp đặt và vận hành tại chỗ gọn gàng, sạch sẽ và ngăn nắp. Đào tạo sau bán hàng: Công ty cung cấp đào tạo kỹ thuật miễn phí (tối thiểu 5 ngày) tại địa điểm của người mua hoặc trung tâm đào tạo của người bán. Các chủ đề chính bao gồm:
Bảo trì thiết bị
|
| Kết quả sản xuất | |
|
| KHÔNG | Tên | Vật liệu | Ghi chú |
| 1 | Panel | Tấm thép cán nguội | Độ dày 1.1mm |
| 2 | Tấm đối lưu | Tấm thép cán nguội | Độ dày 0.3mm |
| 3 | Loại giao diện | Giao diện ren trong 4x G 1/2 | |
| 4 | Chiều dài sản phẩm | 400-3000 mm | |
| 5 | Chiều rộng sản phẩm | 300/400/500/600/900mm |
| KHÔNG | Tên thiết bị | Model | Số lượng | Đơn vị |
| 1 | Máy nạp giàn panel | HJ-0-0 | 1 | bộ |
| 2 | Máy nạp và ép vòng kênh nước | YZJ-0-0 | 1 | bộ |
| 3 | Máy lật và lắp ráp 1 | FZJ-0-0 | 1 | bộ |
| 4 | Máy hàn định vị trước panel | DN75-2C | 1 | bộ |
| 5 | Máy hàn đa điểm gantry panel | 10*DN60-36C | 3 | bộ |
| 6 | Máy hàn định vị trước tấm đối lưu | 2*DN63-4C | 1 | bộ |
| 7 | Máy hàn đa điểm gantry tấm đối lưu | 4*DN63-16C | 3 | bộ |
| 8 | Băng tải chuyển U | ZJG-0-0 | 1 | bộ |
| 9 | Máy hàn đường nối hai đầu cạnh dài | 2*FVM300-2C | 1 | bộ |
| 10 | Máy hàn đường nối hai đầu cạnh ngắn gantry 1 | 2*FVM300-2C | 1 | bộ |
| 11 | Máy hàn đường nối hai đầu cạnh ngắn gantry 2 | 2*FVM300-2C | 1 | bộ |
| 12 | Máy làm sạch và cắt tỉa hai mặt | XBJ-0-0 | 1 | bộ |
| 13 | Máy cắt | JCJ-0-0 | 1 | bộ |
| 14 | Máy cắt cung bốn góc | QJJ-0-0 | 1 | bộ |
| 15 | Máy lật và lắp ráp 2 | FZJ-0-0 | 1 | bộ |
| 16 | Máy hàn tự động ba hướng hai đầu | 2*MD80-2C | 1 | bộ |
| 17 | Máy hàn tự động móc treo | 2*MD40-4C | 1 | bộ |
| 18 | Máy phát hiện độ kín khí áp suất tự động | JCJ-0-0 | 1 | bộ |
| 19 | Băng tải xả | SSJ-0-0 | 1 | bộ |
| Dự án | Thông số |
| Phân phối tổng công suất | 1600KVA (Tổng công suất thực tế sử dụng khoảng 1000KVA) |
| Áp suất nguồn khí | 0.6MPa |
| Áp suất nguồn nước | 0.15MPa~0.30MPa |
| Yêu cầu nguồn khí nén | 1000L/phút |
| Tổng lưu lượng nước | 1200L/phút |
| Chiều dài*chiều rộng chiếm dụng thiết bị xấp xỉ. | 60m*10m |
