Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | TRINTFAR | Nguồn gốc: | Trung Quốc |
|---|---|---|---|
| Công suất sản xuất: | 50 Bộ/Bộ mỗi tháng | Cấu hình công suất: | 150-200pcs/8h |
| nhà điều hành: | Dòng thủ công （7-8 người） Dòng tự động （5-6 người） | Phân phối năng lượng thiết bị: | 550KW |
| Yêu cầu không khí: | 1,1m³/phút | Yêu cầu về nước: | 10-25m³/h |
Dòng công việc
Luồng công việc:
Xử lý khung hình:hàn khung → uốn cong khung → ống → chèn và khóa → đâm khung và làm lỗ
Xử lý cơ sở:Máy uốn cong ống cơ sở → hàn cơ sở
Thiết bị chính
Máy chế biến khung

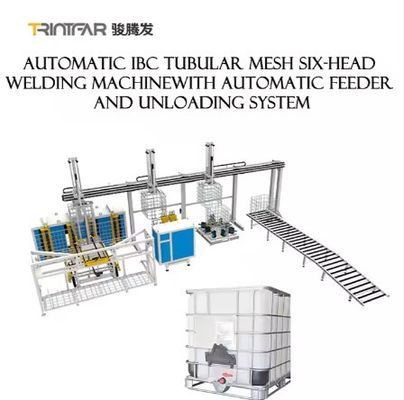

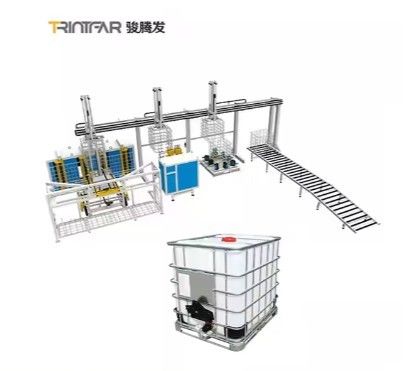

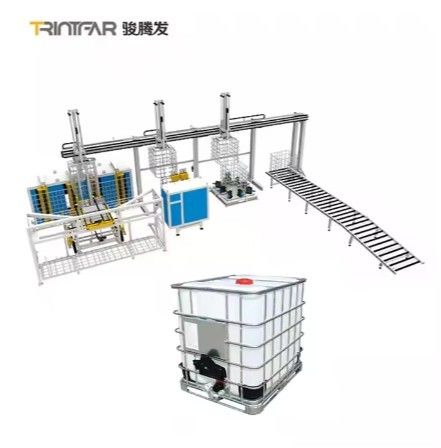

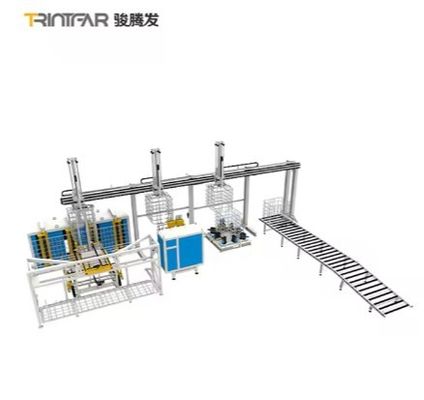

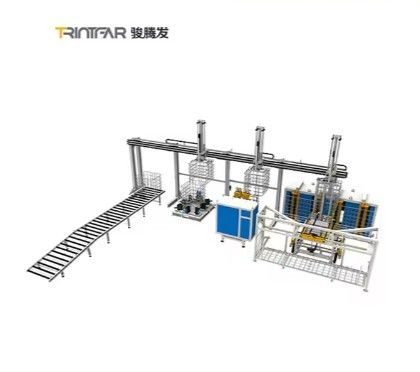

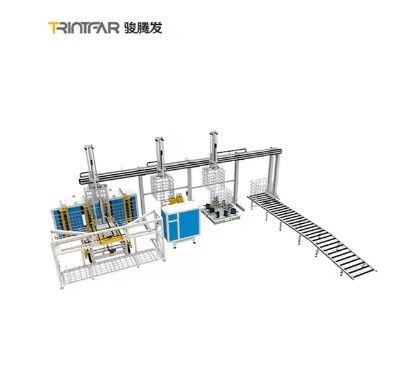

| Máy hàn khung Hiệu quả hàn: 45sec/pc Cấu trúc Gantry tăng cường cho độ cứng cao và hoạt động ổn định. Cung cấp điện biến tần trung cho hàn tiết kiệm năng lượng. 6 Đầu hàn & Hệ thống điện, mỗi hệ thống có điều chỉnh dòng điện độc lập cho các điểm hàn đáng tin cậy. Thiết kế Feeder hai lớp cho hoạt động liên tục: trong khi một feeder hàn, người kia tải vật liệu. Tự động bước hàn với dây đai bước chạy bằng servo để định vị chính xác. Tự động tháo khuôn: Thùng rỗng phun ra sau khi hàn để chuẩn bị cho việc dỡ. Tải tự động: Máy cầm được điều khiển bằng servo di chuyển sản phẩm hàn đến vị trí được chỉ định, giảm lao động và cải thiện hiệu quả. |
 |
|
| Máy cong khung Xử lý toàn khung cho độ chính xác uốn cong cao, hoạt động ổn định và hiệu quả. Hệ thống cân bằng uốn cong đặc biệt đảm bảo độ chính xác đường chéo khung. HMI + PLC Control cho tự động hóa cao. Máy điều khiển Tùy chọn để tự động tải / thả, giảm nhân viên. Thay đổi khuôn nhanh để uốn cong các đường ống khác nhau. Hệ thống thủy lực servo với phản ứng nhanh, quán tính thấp và độ chính xác cao. Thiết kế mô-đun cho phép tùy chỉnh cho tự động hóa dựa trên nhu cầu của khách hàng. |
|
 |
 |
| Máy khóa khung Hiệu quả và chất lượng: Quá trình khóa mất khoảng 25-30 giây để hoàn thành. Khung máy được xử lý như một toàn thể cho độ chính xác chèn cao, khóa mạnh, hoạt động ổn định và hiệu quả. HMI + PLC Control cho tự động hóa cao. Máy điều khiển Tùy chọn để tự động tải / thả, giảm nhân viên. Thay đổi khuôn nhanh để đáp ứng các yêu cầu ống khóa khác nhau với thay thế khuôn dễ dàng. Hệ thống thủy lực servo với phản ứng nhanh, quán tính thấp và độ chính xác cao. Thiết kế mô-đun cho phép tùy chỉnh tự động hóa dựa trên nhu cầu của khách hàng. |
|
 |
|
| Máy đâm và tạo lỗ Hiệu quả và chất lượng: Quá trình khóa mất khoảng 25-30 giây để hoàn thành. Machine Frame: Xử lý toàn bộ cơ thể để hoạt động chính xác cao, ổn định và hiệu quả. Hệ thống điều khiển: HMI + PLC để tự động hóa cao. Máy điều khiển: Tùy chọn để tự động tải / thả, giảm nhân viên. Thay đổi khuôn nhanh chóng: Dễ dàng thay thế khuôn để đáp ứng các nhu cầu đâm ống khác nhau. Hệ thống thủy lực servo: Phản ứng nhanh, quán tính thấp và độ chính xác cao. Thiết kế mô-đun: Tự động hóa tùy chỉnh dựa trên nhu cầu của khách hàng. |
|
Máy chế biến cơ sở
| Máy uốn cong ống cơ sở | Máy hàn ống cơ sở | |
|
|
Thiết kế:Cấu trúc ngang với 7 đầu hàn để hàn khung cơ sở. Người vận hành chỉ cần nạp / dỡ; hàn tự động. Sức mạnh:3 bộ MF DC 160KVA. Lợi ích:Cải thiện chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí và loại bỏ sự bất ổn do hàn bằng tay. Tự động hóa và hiệu quả sản xuất cao hơn. |
| Thông tin khác | ||
| IBC Cage Frame dây chuyền sản xuất Layout Diagram | ||
 |
 |
|
| Kết quả sản xuất | ||
|
||
| Không | Tên thiết bị | Đơn vị | Số lượng | Chức năng chính |
| 1 | Máy hàn cổng lưới | Đơn vị | 1 | hàn nhiều điểm lưới |
| 2 | Máy cho ăn tự động lưới | Đặt | 1 | Lắp đặt tự động các ống dài và ngắn |
| 3 | Máy điều khiển lấy vật liệu lưới | Đơn vị | 1 | Thả lưới (đặt chồng) |
| 4 | Máy uốn bốn trục | Đặt | 1 | Xoắn và hình thành lưới với đầu co lại |
| 5 | Máy khóa | Đặt | 1 | Cửa và khóa lưới |
| 6 | Máy đâm phẳng | Đặt | 1 | Đổ và cắt ống đáy dưới khung |
| 7 | Máy điều khiển khung | Đặt | 1 | Ba điều khiển di chuyển lên và xuống để nắm lấy khung hình |
| 8 | Máy hàn chân thép | Đặt | 1 | Phương pháp hàn chân thép của khung đáy |
| 9 | Máy hàn chân thép lấy vật liệu thao tác | Đặt | 1 | Lấy, chuyển và xếp chồng khung dưới sau khi hàn |
| 10 | Máy kín không khí tự động | Đặt | 1 | Kiểm tra độ kín của lớp lót |
| 11 | Máy uốn gấp đôi tự động cho ống đáy | Đặt | 1 | Thu nhỏ, đúc và uốn cong ống đáy |
| 12 | Bàn thử rung động | Đặt | 1 | Kiểm tra độ chắc và bảo vệ thùng IBC |
